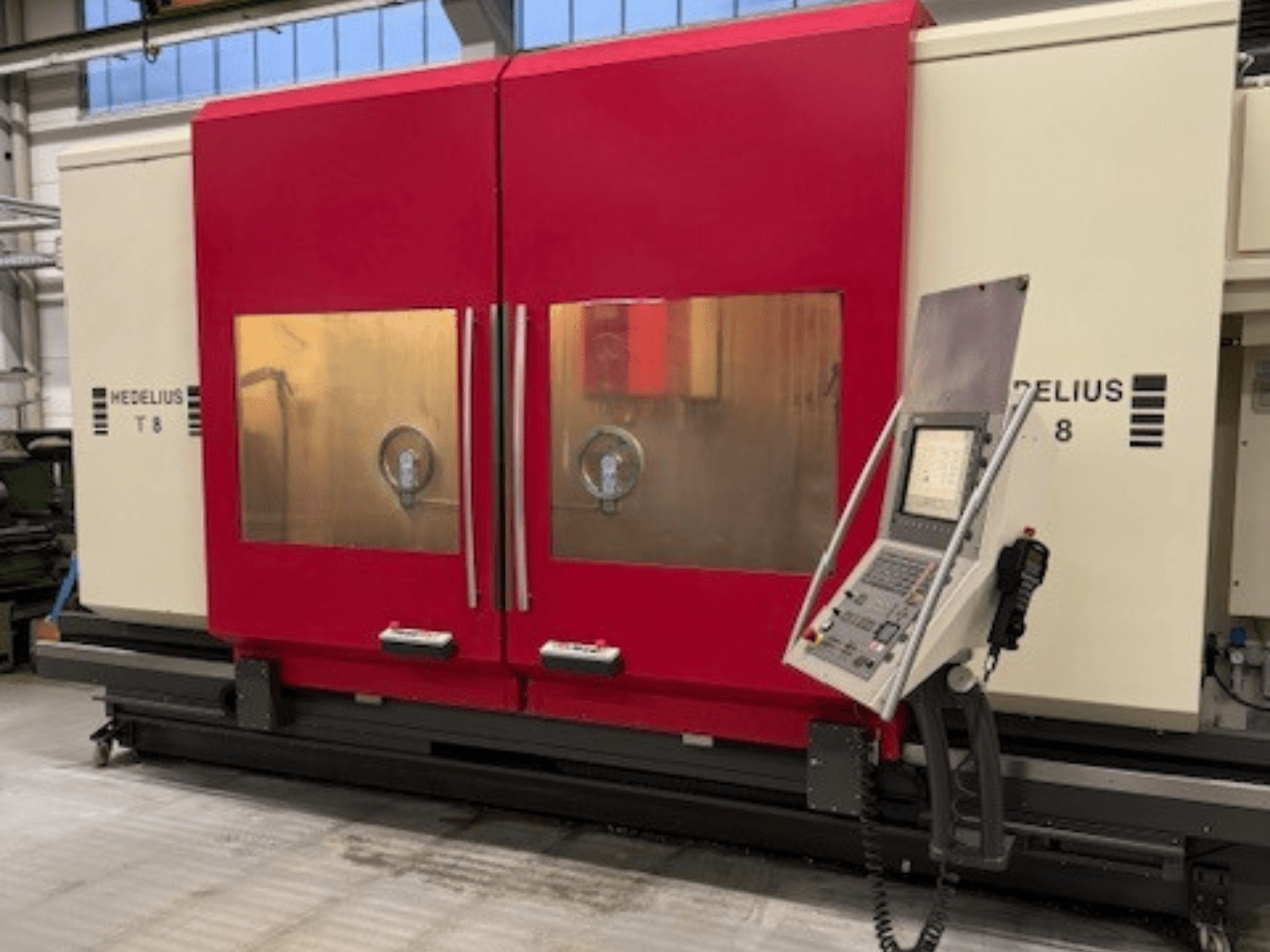

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC-zwenkkop B-as: +92° / -92°

• Max. pendelbediening: 2 × 850 mm

• Snel verplaatsen: 60 m/min

• Aanvoerkracht: X/Y 5000 N, Z 9000 N

• Spindel:

  • Max. koppel: 158 Nm

  • Lagerdiameter vooras: 70 mm

  • Gereedschapsklemming (intrekkracht): 12 kN

• Gereedschapmagazijn/wisselen:

  • Gereedschapsposities (standaard): 40

  • Gereedschapsposities (Magnum): 80

  • Max. gereedschapsdiameter: 125 mm (180 mm met lege aangrenzende posities)

  • Max gereedschapslengte: 330 mm

  • Wisseltijd gereedschap (ongeveer): 3.5 s

  • Spaan-tot-spaan tijd: verticaal 6,0 s / horizontaal 6,5 s

• Tafel/capaciteit:

  • Vaste tafel (L×B): 2000 × 920 mm

  • T-sleuven: 6 × 18 H12

  • Draaitafel: 1 × 18 H8

  • Max. werkstukgewicht: 2500 kg

• Bewerkingscapaciteiten:

  • Boren in St 52 met hardmetaal: 40 mm

  • Tappen: M24

  • Frezen in St 52: 500 cm³/min

• Afstanden (referentie):

  • Z-gang verticaal (L2): 850 mm

  • Spilneus tot zwenkas (L3): 300 mm

  • Spilneus tot tafeloppervlak (L4): 40 mm

  • Z-afstand horizontaal (L5): 1000 mm

  • Spilas tot tafeloppervlak (L6): 210 mm

  • Y verplaatsing (L7): 800 mm

  • Tafelmidden tot begin/einde verplaatsing (L8/L9): 400 / 400 mm

• Vermogen/gewichten:

  • Totaal aangesloten vermogen: 25 kVA

  • Machinegewicht (standaard): ca. 17.000-17.500 kg

• Uren:

  • Bedrijfsuren: 21.100 u

  • Uren op spindel: 7,647 h

Extra uitrusting

• Spanentransporteur

• Interne koelvloeistof door spindel, 40 bar

• Papierbandfilter

• Olie- en emulsienevelafscheider

• Draaiende kijkvensters (2)

• Reinigingspistolen (2)

• Renishaw schakelende meettaster
