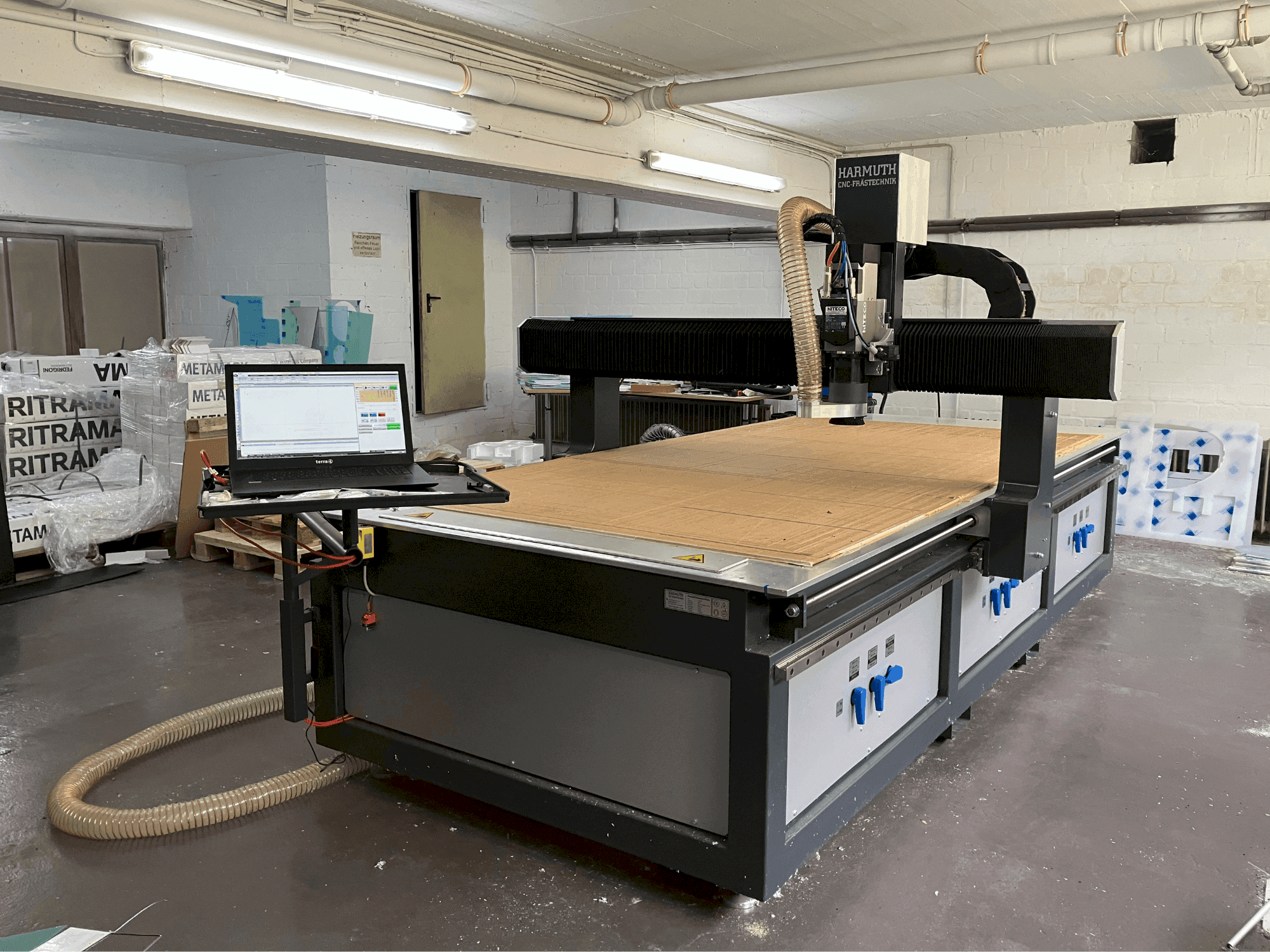

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Spindelsnelheidsbereik: 300 - 24trillingsvrij frezen, stappenmotoraandrijving, automatische functies in besturingssoftware kwalitatieve machinevoordelen: puntlaser voor nulpuntbenadering, optische registratiemarkeerdetectie,000 tpm /vermogen spindelmotor: 3. 8 kw /gereedschapconus: sk30
  • - Trillingsvrij frezen, aandrijving met stappenmotor, automatische functies in besturingssoftware / kwalitatieve machinevoordelen: puntlaser voor nulpuntbenadering, optische registratiemarkeerdetectie

Extra informatie

• - -Uitwendige afmetingen: lengte = 3760 + bedieningseenheid 1200mm, breedte 2500mm, hoogte 2000mm. Machinebasis is volledig van staal Portaal van zwaar aluminium profiel (40KG/m) voor trillingen -vrij frezen Aandrijvingen zijn via kogelomloopspillen (20x20mm X/Y en 16x5mm voor de Z-as) Stappenmotoraandrijving Positioneersnelheden X / Y tot 12m/min , Z 6m/min De besturingselektronica is geïnstalleerd in een stalen kast direct op de machine De verbinding met de computer wordt gemaakt via EtherCad 2 configureerbare socket-uitgangen, bijv. afzuiging en vacuüm 1 contactdoos via hoofdschakelaar Aan en Uit voor besturingscomputer van geïntegreerde afzuiggeleider, Machinebesturingssoftware "Penta-Tec" met zeer eenvoudige bedieningsfuncties en veel automatische functies, tekenfuncties, contourberekeningen, DXF, s4m en G-code import 3D-verwerking, automatische vlak- en freestoewijzing vanuit een DXF nivelleertaster voor hoogtemeting van de tafel (machinetafelcorrectie) taster voor automatische gereedschapsmeting, vacuümtafel In een gegoten aluminium plaat wordt 15mm "dambordpatroon" gefreesd in verschillende gebieden die kunnen worden ingeschakeld via een kogelkraan. Een 5mm MDF paneel wordt dan op deze tafel geplaatst De lucht wordt aangezogen zonder het paneel te doorboren ! Uitrusting van de machine: Freesspindel HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24.000 tpm met frequentieomvormer (toerental wordt geregeld via de software) -complete spantangset Puntlaser voor eenvoudiger benaderen nulpunt. Industriële stofzuiger Harmuth Fräse 3x1200 Watt, 80 Liter, 270mbar Notebook PC systeem voor Pentatec besturing Vacuümpomp - Drukgeregeld 4 kW tot 100Hz, SV 8.190/2-48 -380 mbar ca. 175 m³/h - Pompbesturing via contactsensor of optioneel via vacuümbewaking van het machinetoerental (bij Profi-serie) - Vooringestelde vacuümdruk = pomp regelt de waarde zolang het vermogen toereikend is (bij vacuümbewaking Profi-serie) - Prijs inclusief alle componenten Gereedschapswisselaar 10-voudig - voor conushouders, beweegt pneumatisch vanuit het werkgebied zodat geen slag wordt beperkt en een langer onderdeel kan worden doorgeschoven - incl. besturingselektronica, kleppen, software-uitbreiding en veiligheidsvoorzieningen zoals: Query van de frequentieomvormer of de motor stilstaat, gereedschapswisselaar open is, gereedschapsstations vrij of bezet Taper mounts SK30-ER25 (ER32) voor spantangen van 3 tot 16mm (20mm, afhankelijk van systeem) Optische registratiemarkeerdetectie Camerasysteem voor het detecteren van registratiemarkeringen en het corrigeren van de freesgegevens (Dit systeem is geïntegreerd in onze software, er wordt geen tweede software geïnstalleerd) Leveringsomvang: freesmachine + besturingseenheid (pc + software), zuignap, compressor, vacuümpomp.

Betalingstermijnen

• Vooruitbetaling

• Financiering van activa
