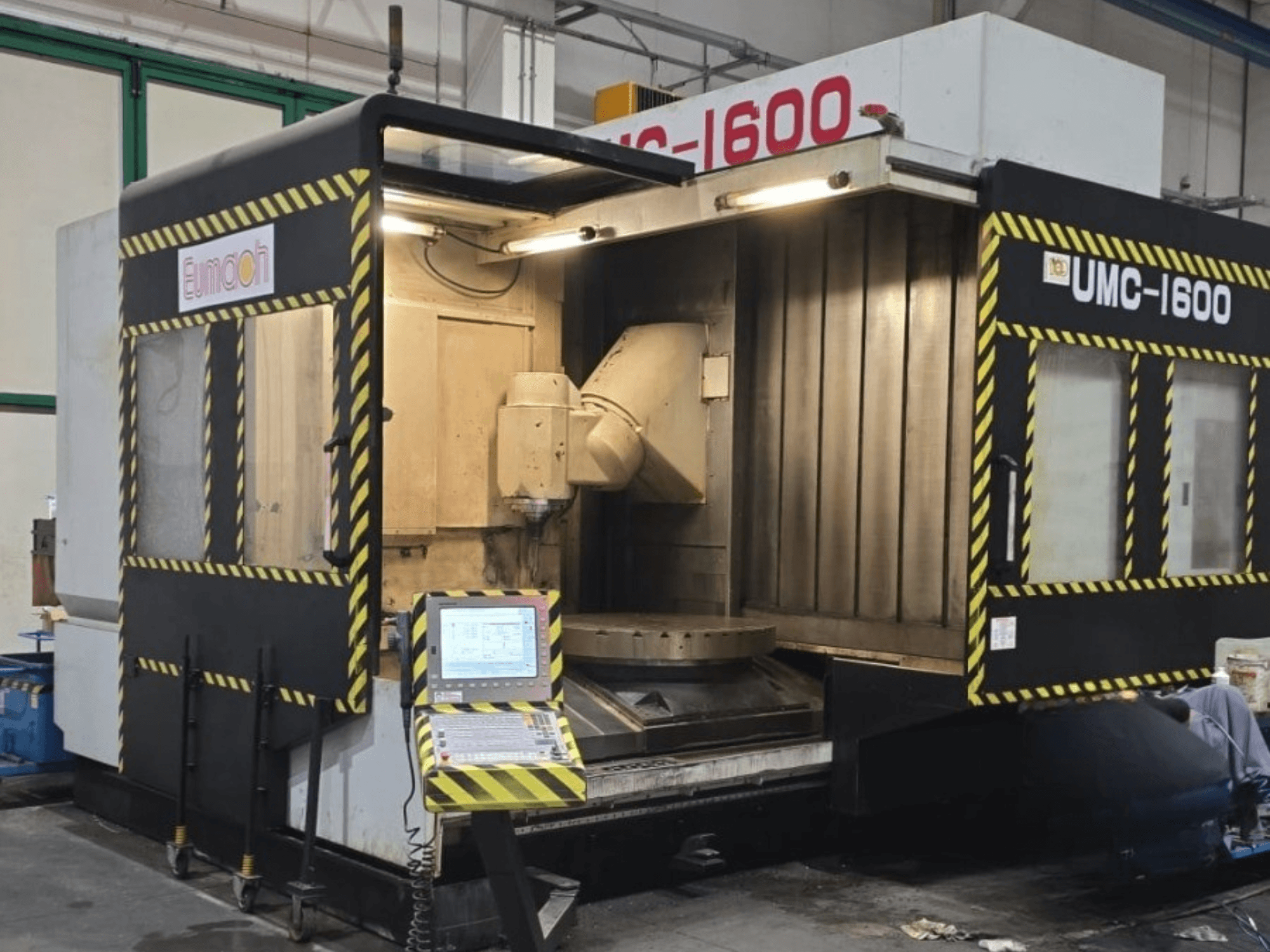

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-certificering: Ja

Verplaatsingen en aanvoersnelheden

• Draaibereik B-as: +10° tot −190°

• Rotatie C-as: 360°

• Eiloodsnelheid X/Y/Z: 24 / 24 / 24 m/min

• Snijvoeding X/Y/Z: 20 / 20 / 20 m/min

Draaitafel (C-as)

• Diameter tafel: Ø1.320 mm

• Max. tafelsnelheid: 30 tpm

• Minimale indexstap: 0,001°

• Aandrijving: koppelmotor met directe aandrijving

• T-gleuven: 13 stuks, maat 18H, steek 100 mm

• Hoogte tafel vanaf de vloer: 1.085 mm

Draaikop (B-as)

• Aandrijving: koppelmotor met directe aandrijving

• Draaitijd verticaal ↔ horizontaal: 3 s

• Draaibereik: +10° / −190°

Spindel

• Vermogen S1/S6: 37,4 / 54 kW

• Koppel S1/S6: 170 / 390 Nm

• Diameter voorste spindellager: 100 mm

• Afstand spilcentrum tot kolom: 1.105 mm

• Spindelconus: nog te bevestigen (in de documentatie worden HSK-A100, BT, CAT en SK50 als mogelijke opties vermeld)

Werkafstanden

• Verticale afstand van spilpunt tot tafeloppervlak: 150–1.200 mm

• Horizontale afstand spilcentrum tot tafeloppervlak: 100–1.150 mm

• Verticale afstand spilneus tot midden van de tafel: −300 tot 960 mm

• Horizontale afstand van spilmiddelpunt tot tafelmiddelpunt: −250 tot 1.010 mm

Automatische gereedschapswisselaar

• Type: nokkenarm

• Max. gereedschapsdiameter: Ø150 mm

• Max. gereedschapslengte: 350 mm

• Positie gereedschapswisseling: horizontaal

Geleidingen en kogelomloopspindels

• Afmetingen lineaire geleiding X/Y/Z: 55 / 55 / 55 mm

• Aantal geleidingsrails X/Y/Z: 4 / 2 / 2

• Aantal geleidingsblokken X/Y/Z: 8 / 4 / 6

• Diameter kogelomloopspindel X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Spoorafstand kogelomloopspindel X/Y/Z: 16 / 12 / 12 mm

Elektrische gegevens

• Spanning: 400 V

• Frequentie: 50/60 Hz

• Aangesloten vermogen: 80 kVA

De omtrektekening bevestigt de inbouwafmetingen

Geïntegreerde functies/opties

• Gelijktijdige 5-assige bewerking

• B-as-zwenkkop met directe aandrijving

• C-as-draaitafel met directe aandrijving

• HEIDENHAIN iTNC 530 HSCI-besturing met RS-232-interface

• Lineaire meetlatten op de X-, Y- en Z-assen

• Rotatie-encoders op de B- en C-assen

Nog te bevestigen (machine-info)

• Exacte spilconus

• Bedrijfsuren

• Spindeluren

• Bevestiging dat het magazijn voor 60 gereedschappen en alle vermelde uitrusting op deze specifieke machine zijn geïnstalleerd

Extra uitrusting

• Kettingtransporteur voor spanen

• Twee spiraalvormige spanenafvoerspiralen

• Volledige spatbescherming met overkapping (behuizing)

• Programmeerbaar koelsmeersysteem

• Luchtstroom op de spil

• Waterkoeler voor de spil (chiller)

• Werkverlichting

• Statuslampje van de machine

• Machine- en bedieningshandleidingen

• Gereedschapskist

• Ongeveer 40 HSK-100-gereedschapshouders meegeleverd met de machine.

Nog te bevestigen (accessoires)

• Koelmiddel door de spil (CTS)

• Tastkop (werkstukmeting)

• Gereedschapsmeetsysteem (gereedschapsinsteller)

• Volledige lijst van meegeleverde gereedschapshouders en accessoires
