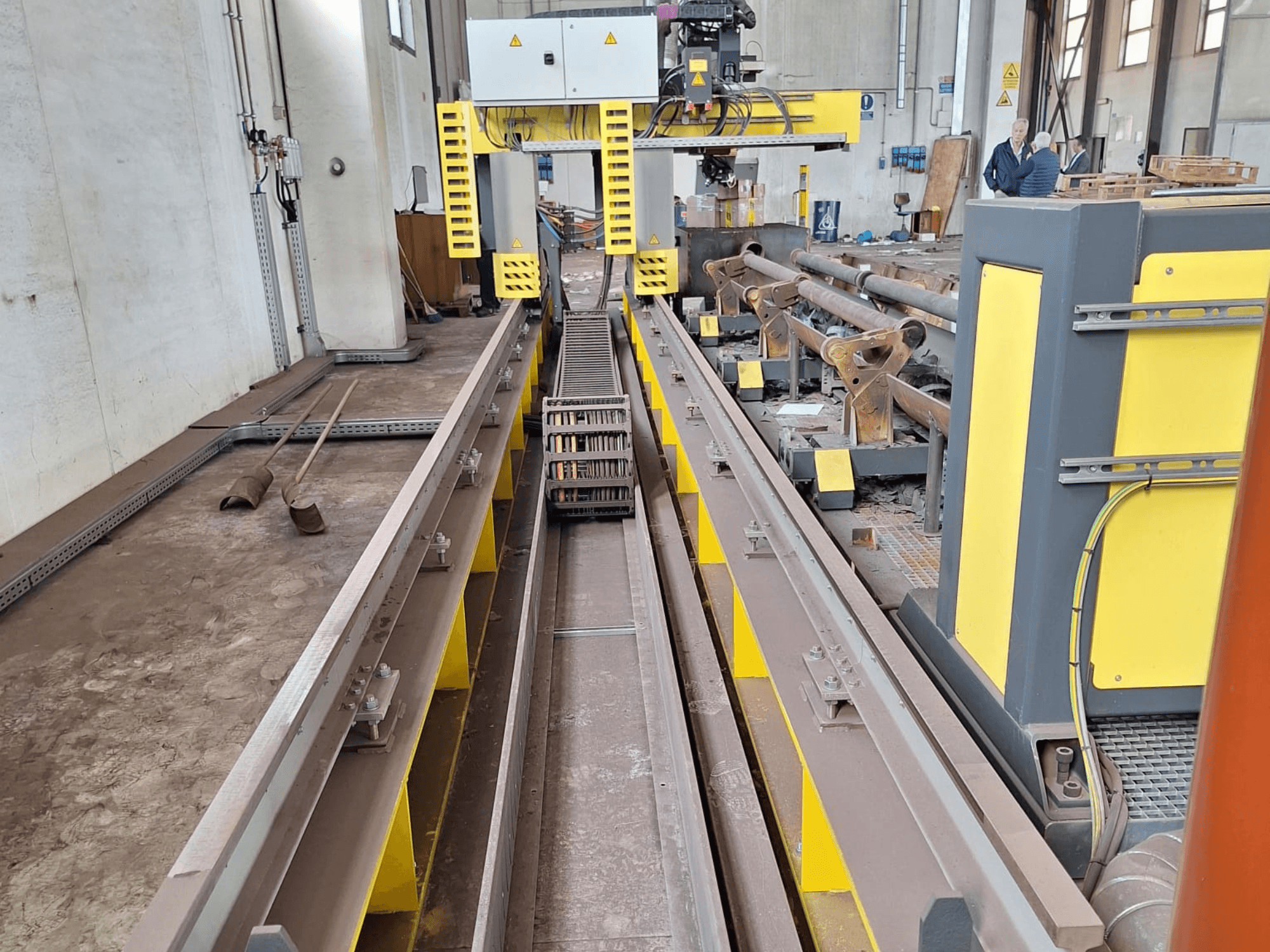

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Snijtechnologie: Hoge definitie plasma

• Buiscapaciteit

  • Max buislengte: 8.000 mm

  • Min/Max buisdiameter: 100 mm / 750 mm

  • Min/Max wanddikte: 3 mm / 20 mm

• Mogelijkheden voor snijden

  • Recht snijden, afschuinen, V-afschuinen, Y-afschuinen, 3D-buis snijden

• Asconfiguratie / bewegingen

  • X (langs): Dubbele gesynchroniseerde borstelloze aandrijving met elektronische asbesturing aan beide zijden van het portaal; geleidingslengte 11.000 mm; dubbele motorisatie

  • Y (dwars): Borstelloze aandrijving met tandheugeloverbrenging

  • Z (verticaal): Gemotoriseerde toortspositioneeras, snelheid tot 4.000 mm/min

  • Buisrotatie-as: Gesynchroniseerde spindel voor buisrotatie, buislengte tot 8.000 mm

• Afschuinkop - VBA SCHROEF

  • Rotatie: ±540°

  • Neiging/afschuining: ±60°

  • Afschuinhoek snijden: ±45°

  • Max. kantelsnelheid: 38°/sec

  • Tangentiaalregeling tijdens snijden

  • Hoogteregeling boogspanningstoorts

  • Mechanische toortshoogteregeling voor schuin snijden

  • Bescherming tegen toortsbotsing

• Constructie van de machine

  • Zwaar machineframe

  • Longitudinale en transversale precisiegeleiders

  • Precisie tandheugelaandrijving

  • Borstelloze motoren

• Klauwplaat / spindel

  • Gesynchroniseerde spindel voor buizensnijden

  • Spanboormaat: 500 mm

  • Doorgaand gat: 150 mm

• Buissteunen

  • 3 handmatige ondersteuningswagens met trapeziumvormige schroefpositionering

• Plasmagenerator

  • Model: ESAB iSeries300i

  • Max. stroom: 300 A (bereik 5-300 A)

  • Uitgangsspanning: 180 V

  • Stroomvoorziening: 380 V / 50-60 Hz

  • Activiteitscyclus (40°C): 100%

  • Maximaal uitgangsvermogen: 54 kW

• Procesgassen

  • Plasmagassen: Lucht / O2 / Ar-H2 / N2

  • Afschermgassen: Lucht / N2 / O2 / H2O

• Afmetingen generator

  • 1219 x 898 x 1031 mm

  • Besturingssysteem

  • ESAB VISION T5 CNC

  • 18,5" kleurenaanraakscherm, met handschoenen te bedienen

  • OpWizard software voor operatorondersteuning

• Software

  • ESAB programmeersoftware voor buissnijden

Extra uitrusting

• Vlakke snijtafel met lamellen, 1.500 x 1.000 mm
