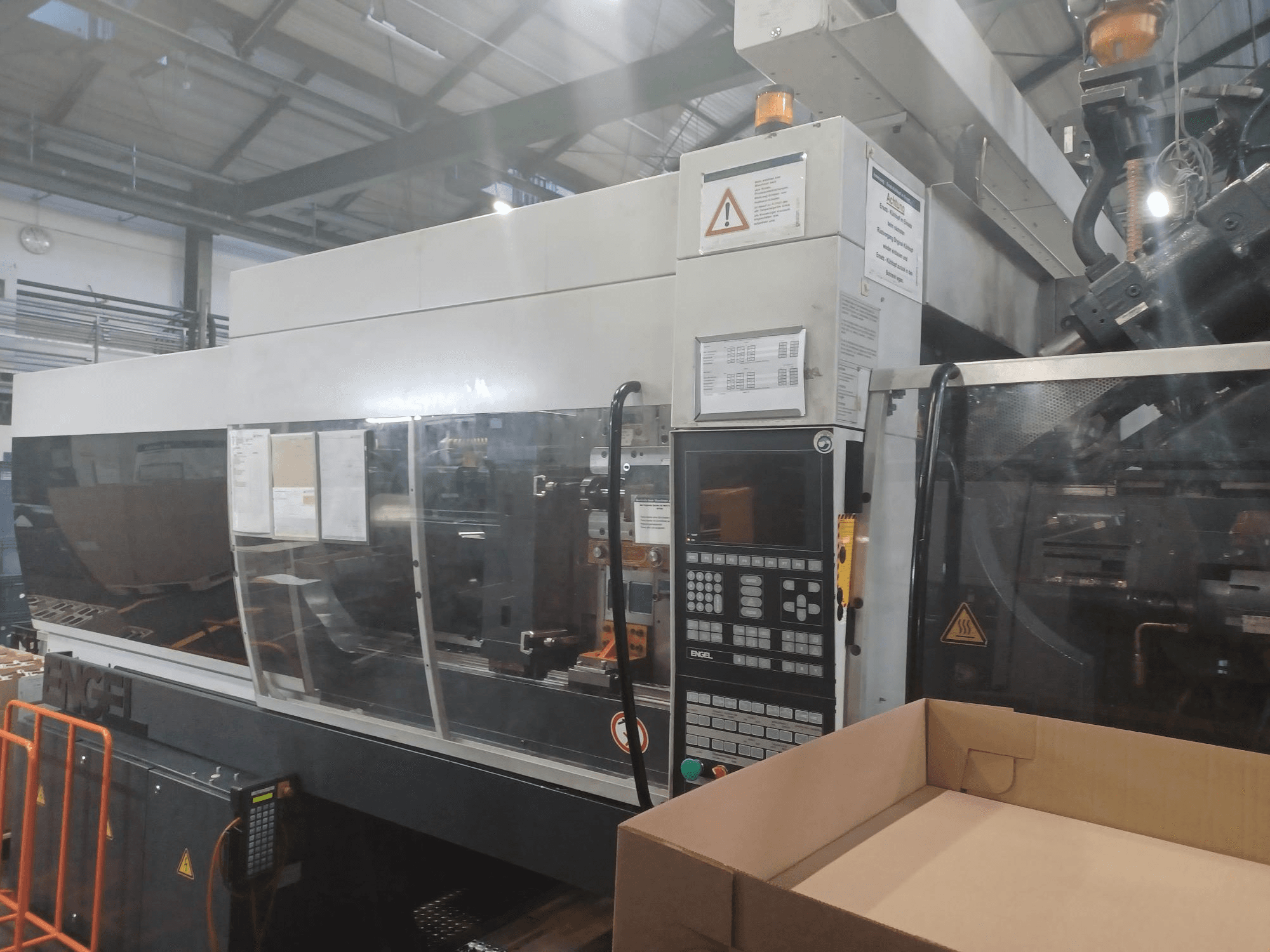

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Configuratie: 2K (tweecomponenten spuitgietmachine)

• Opspaneenheid:

  • Afmetingen platen (H x V): 920 x 760 mm

  • Montagehoogte matrijs (min): 500 mm

  • Openingsslag: 750 mm

  • Max. daglicht (plaatafstand): 1150 mm

  • Max. gewicht matrijs: 3000 kg (1500 kg per zijde)

  • Uitwerperslag: 150 mm

  • Uitwerpkracht: 80 kN

  • Kerntrekkers: 3 (uitwerperkant)

  • Diameter centreerring (uitwerperkant): 200 mm

• Injectie-eenheid 1 (Primair - 650H):

  • Schroefdiameter: 40 mm

  • Injectiedruk: 1946 bar

  • Schotvolume (geveegd): 251 ccm

  • Schotgewicht (PS): 216 g

  • Schroefsnelheid: 290 rpm

  • L/D-verhouding: 20

  • Mondstukradius: 15 mm

• Injectie-eenheid 2 (secundair - 200 W):

  • Schroefdiameter: 25 mm

  • Injectiedruk: 2089 bar

  • Schotvolume (geveegd): 69 ccm

  • Schotgewicht (PS): 60 g

  • Schroefsnelheid: 480 rpm

  • L/D-verhouding: 24

• Interfaces/besturing: Printerinterface; procesbesturing beschikbaar

Extra uitrusting

• Robotsysteem: ERC 23/1-E lineaire robot

  • X-as slag: 500 mm

  • Y-as slag: 1000 mm

  • Z-as slag: 1600 mm

• Warmloperbesturing: 16 zones
