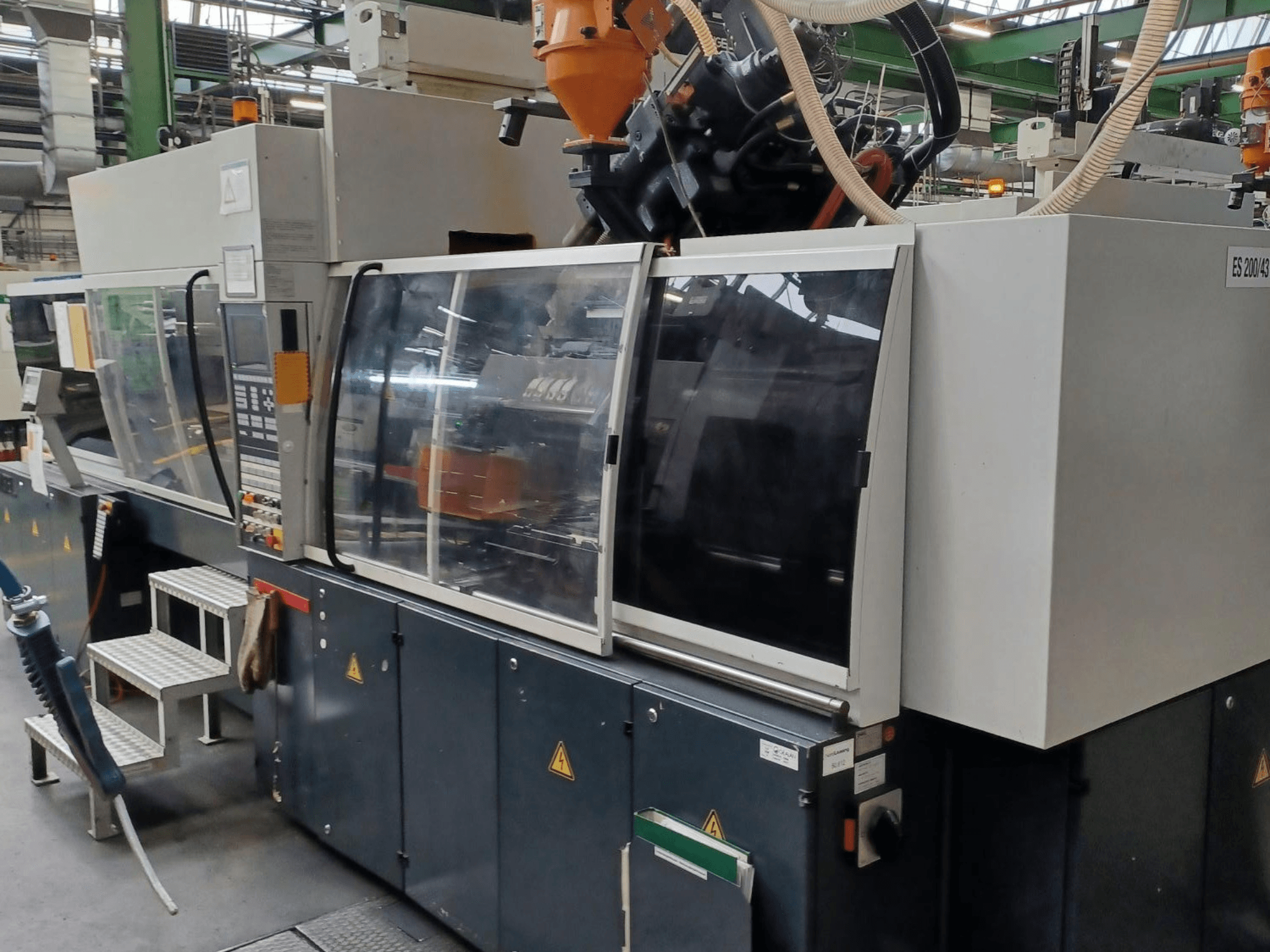

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Spaneenheid

  • Gewicht matrijs (WZ): 1500 kg

  • Totaal bewegend gewicht: 3000 kg

  • Minimale matrijshoogte: 550 mm

  • Openingsslag matrijs: 700 mm

  • Afstand verbindingsstangen (H × V): 920 × 750 mm

  • Afmeting platen: 1250 mm

  • Slag uitwerper: 150 mm

  • Uitwerpkracht: 61 kN

  • Diameter centreerring A-zijde: 110 mm

  • Centreerring diameter B-zijde: 90 mm

  • Vormvergrendelingssysteem: Hydraulisch/pneumatisch

  • Kerntrekregeling: Ja

  • Aantal kernen: 4 (A-zijde)

  • Draaitafelbesturing: Ja

  • Indexplaatbesturing: Ja

• Injectie-eenheid 1 (hoofd) - Type 650H

  • Max. schotvolume: 200 cm³

  • Slagvolume: 251 cm³

  • Schroefdiameter: 40 mm

  • L/D-verhouding: 20

  • Schroefsnelheid: 290 rpm

  • Injectiedruk: 1930 bar

  • Injectiesnelheid: 142 g/s

  • Gewicht schot (PS): 216 g

  • Weekmakersnelheid: 26 g/s

  • Spuitmondopening: 15 mm

  • Pompmotor: 30 / 12,3 kW

• Injectie-eenheid 2 (secundair) - Type 200W

  • Max. schotvolume: 140 cm³

  • Slagvolume: 69 cm³

  • Schroefdiameter: 25 mm

  • L/D-verhouding: 24

  • Schroefsnelheid: 480 rpm

  • Injectiedruk: 2000 bar

  • Injectiesnelheid: 104 g/s

  • Gewicht schot (PS): 60 g

  • Weekmaker snelheid: 12 g/s

  • Spuitopening: 15 mm

  • Pompmotor: ~6,8 kW

• Beweging machine-assen

  • X-as (injectie-eenheid): 500 mm

  • Y-as (draaitafel / matrijzendrager): 1000 mm

  • Z-as (sluiteenheid): 1400 mm

• Uitrusting en opties (machinegeïntegreerd)

  • SPC / Procesbesturing: Ja

  • Drukinterface: Ja

  • Tweede injectievat: Ja

  • Schimmelbewaking: Nee

  • Holtedruksensor: p-θ-t-θ (Priam)

  • Heetloperregeling: 16 zones

  • Filterdroger: Geen

  • Speciale programma's: Ja

  • Speciale optie: GealanXcomp

  • Automatisering: Geen

• Conditie

  • Goed onderhouden en geserviced

Extra uitrusting

• Engel lineaire robot ERC 23/1-E (meegeleverd)
