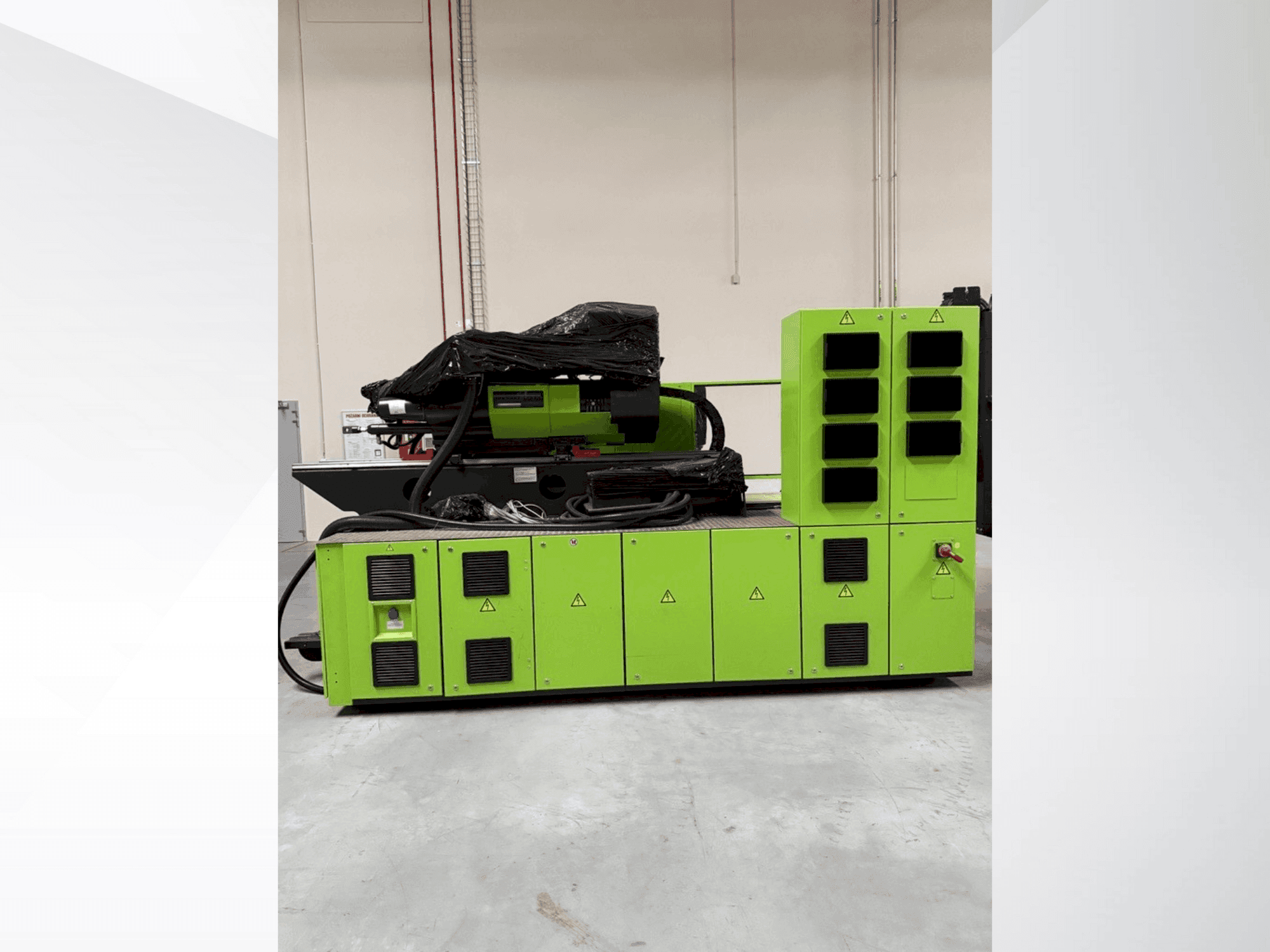

Engel - E-Duo 740H-740L-700 combiCZ-INJ-ENG-2017-00001

2 x 3-zone schroeven d50 / 32 hot runner regelcircuits

Max matrijsgewicht (totaal): 11000 kg / max matrijsgewicht per plaat: 7300 kg / max. afstand van het zwaartepunt van de matrijs tot de spanvlakken: 315 mm

Openingskracht (met drukkussen) kN 510

Openingskracht: 130 kN

Afmetingen platen (H × V): 1510 × 1440 mm

Afstand tussen trekstangen (H × V): 1100 × 960 mm

Diameter trekstangen: 175 mm

Max. gewicht matrijs: 11000 kg

Injectie-eenheid 1

• Injectiecapaciteit: 318 cm³

• L/D-verhouding (3-zone schroef): 24

• Terugwinningssnelheid (3-zone schroef): 31 g/s

• Injectiesnelheid: 281 cm³/s

• Sproeierslag: 600 mm

• Verwarmingsvermogen: 16 kW

• Elektrische schroefaandrijving: 34 kW

• Koppel bij 60% inschakelduur: 903 Nm

Injectie-eenheid 2

• Injectiecapaciteit: 318 cm³

• L/D-verhouding (3-zone schroef): 24

• Terugwinningssnelheid (schroef met 3 zones): 31 g/s

• Injectiesnelheid: 281 cm³/s

• Injectiedruk (regeneratief): 2400 bar

• Sproeierslag: 600 mm

• Verwarmingsvermogen: 16,2 kW

• Aantal verwarmingszones incl. sproeier: 6

• Elektrische schroefaandrijving: 34 kW

• Koppel bij 60% inschakelduur: 903 Nm
