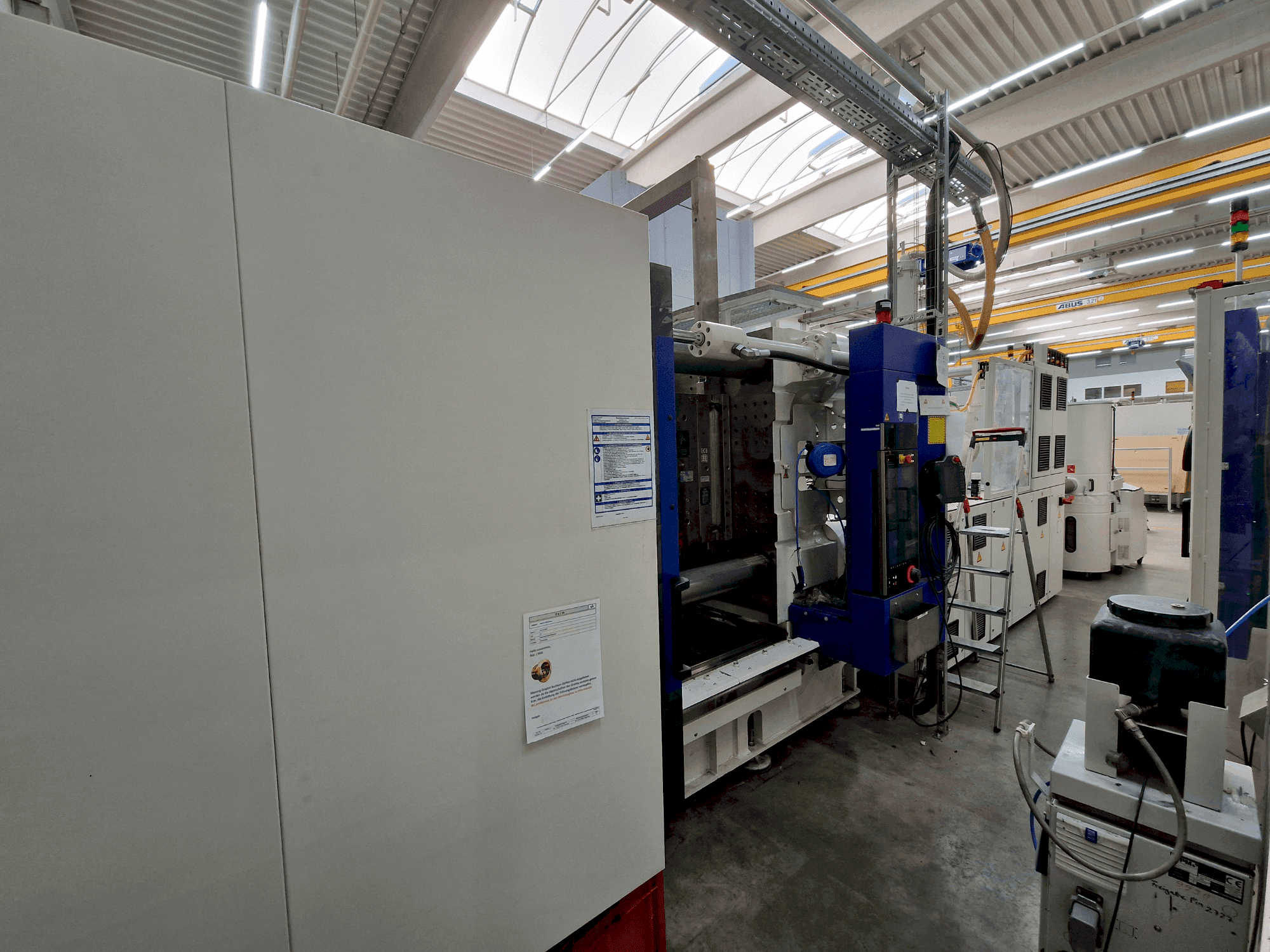

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Extra uitrusting

• Capaciteit oliereservoir - injectie-eenheid: 500 l

• Maximaal koelvermogen (32°C waterinlaat): 29,40 kWcool

• Waterverbruik (32°C): 4,80 m3/h

Voordelen van de machine

Kwalitatieve voordelen van de machine

• De machine heeft elektrische waterbatterijen (4 e-flomo's met elk 8 circuits).

• De injectie-eenheden zijn uitgerust met accumulatoren die een hoge injectiedruk tot 2400 bar mogelijk maken met een schroef van 60 mm.

Technische voordelen van de machine

• Maximale injectiecapaciteit: 890 cm³

• Schroefkoppel: 2000 nm // maximale schroefsnelheid @ gereduceerd koppel: 275 min-1

• Gereduceerd koppel bij maximale schroefsnelheid: 1600 nm

• Terugwinningssnelheid (3-zone schroef): 51 g/s // terugwinningssnelheid (barrièreschroef): 67. 1 g/s

• Injectiesnelheid: 353 cm³/s

• Sproeierslag: 950 mm

• Ld-verhouding: 24. 0

• Verwarmingszones incl. sproeier: 8 // verwarmingsvermogen: 27. 5 kwel

• Openingskracht met drukkussen: 510 kn

• Maximale afstand tussen platen: 1750 mm

Extra informatie

Afmetingen & gewicht

• Breedte uitvalgoot: 1100 mm

• Gewicht sluiteenheid: 20.000 kg

• Maximaal gewicht matrijs (bewegende platen): 7.330 kg

• Maximaal gewicht matrijs (stationaire plaat): 7.330 kg

• Maximaal gewicht matrijs (totaal): 11.000 kg

Cyclusgegevens (Euromap 6)

• Slag: 700 mm

• Tijd droogcyclus: 2,9 s

Besturingssysteem: Monocompute CC300

Belangrijkste functies

• 21,5" Full HD-touchscreen

• USB-interface / Ethernet-aansluiting

• E-move bedieningselement

• 3 keycards voor gebruikerslogin

• Grafische symbolen voor cycluscontrole

• Schermtalen: Duits, Engels

• Akoestisch foutsignaal / signaallampje voor foutweergave

Programma's en bewaking

• Vermogensregeling: optimaliseert de motorprestaties tijdens het doseren

• Parallelliteitsmeting van de gietvorm

• IQ Gewichtsmonitor: bewaakt shotgewicht en viscositeit

• IQ Gewichtscontrole: automatische aanpassing van injectieparameters tijdens schommelingen

• Interface voor kwaliteitsbewaking (injectietijd, doseertijd, druk, cyclustijd)

• Continu uitwerpen mogelijk wanneer bewaking is uitgeschakeld

Sluiteenheid & platen

• Versterkte opspanplaten (FAP & BAP elk +50 mm)

• Verminderde min./max. gereedschapshoogte en paneelafstand (-100 mm door versterking)

• FAP: kleinst mogelijke plaatopening, bolvormige kalot geminimaliseerd

• BAP: zonder uitwerpopening

• Extra schroefdraad volgens EUROMAP VOL1

• Centreergroeven volgens tekening

• Plaatuitwerper - Variant A (aangepast aan spanpatroon)

• Veiligheidsinterface voor uitwerper

Hydraulica & kerntrekken

• Hydraulische kerntrekkracht:

  • 1-voudig op bewegende platen

  • 2-voudig op vaste plaat

  • 2-voudig op bewegende plaat met PQ proportionele klep, volumemeting, druk/snelheidsregeling

• Interface voor tussenliggende kerntrekpositie

Vormverwarming en koeling

• Vormverwarming: 16 circuits, max. 40 kW warmteafgifte (Euromap 14)

• Interface voor temperatuurbewaking (bewegende en vaste platen)

• 4-voudige hydraulische matrijsverstuiverbediening

• Aparte koelwateraansluiting (gereedschap & machine)

• Interface temperatuurbewakingseenheid: Engel protocol, 20 mA stroomlus

• 4-weg debietregelaar (0-10 l/min)

• Slangspecificatie: max. 90 °C / 4 bar

• Slangen voor matrijskoeling

• 4 temperatuurregelcircuits aan de achterkant van de machine

• Spoelkop met slangklem

• 2× ENGEL e-formo temperatuurregelsystemen (1-15 l/min, 8 circuits, max. 120 °C)

• 1 verdeler voor vaste plaat, 1 voor beweegbare plaat

• Extra e-formo-apparaat aan bedieningszijde (optioneel)

Aandrijving & Hydraulica

• ENGEL ecodrive S+V3 (toerentalgeregelde servoaandrijving)

• Gesloten regelsysteem voor druk & snelheid (gesloten lus)

• 2× 50 L hydraulische accumulatoren (voor spuitproces)

• Accupositie vooraan (volgens tekening)

• Oliekoeler (standaard capaciteit)

• Geleverd zonder olievulling (olie bevat zink tijdens inbedrijfstelling)

• Stille, energiezuinige hydrauliek met geoptimaliseerde regeling, filtratie, olievoorverwarming en -koeling

Injectie-eenheid

• Bimetalen cilinder (op Fe-basis), slijt- en corrosiebestendig, tot 350 °C

• Extra zoneverwarming op cilinder

• Drukring (membraan) voor schroef S8, Ø 60 mm, L/D 24, geometrie G1

• UNR9 RGB terugslagklep (poeder-metallurgisch chroomstaal)

• Corrosiebestendige flens

• Speciale open straalpijp, corrosiebestendig, flensdraad V445x3, radius 15 mm, boring 8 mm

• Nozzle-uitlaat geschikt voor hotrunner-aansluiting

• 230 V cilinder- en sproeierverwarming

• Keramische cilinderafdekkingen

• Geïsoleerde verwarmingszones (niet geschikt voor PC, PMMA, PVC, enz.)

Elektrisch systeem

• Voedingsspanning: 3×400 V + N + PE / 50 Hz

• Schuko stopcontacten (230 V), max. 2 stuks

• 3-fase CEE-contactdoos (10/16 A)

• Potentiaalvrije contacten: 4 ingangen / 4 uitgangen (vrij programmeerbaar)

Interfaces (Euromap)

• 13 - Eindposities kerntrek

• 14 - Verwarming

• 63 - Online gegevenstoegang

• 65 - Tankberekening

Robot & toebehoren

• ENGEL easix-robot (KR 60, speciale uitvoering)

• Robotbesturing niet meervoudig geïntegreerd

• Montage & test bij ENGEL

• Bedieningshandleiding: gedrukt + CD (Duits)

Conformiteit, uitvoering & extra's

• EN 201-conformiteit (machineveiligheid)

• Lakafwerking: RAL 9002 (grijswit) & RAL 5002 (ultramarijnblauw), speciaal ENGEL-design

• E-connect.24 basispakket (onderhoud op afstand)

• Machinevoeten (standaarduitvoering)

• Opschriften in het Duits

• Alle 4 E-Flomo apparaten volledig vernieuwd door ENGEL
