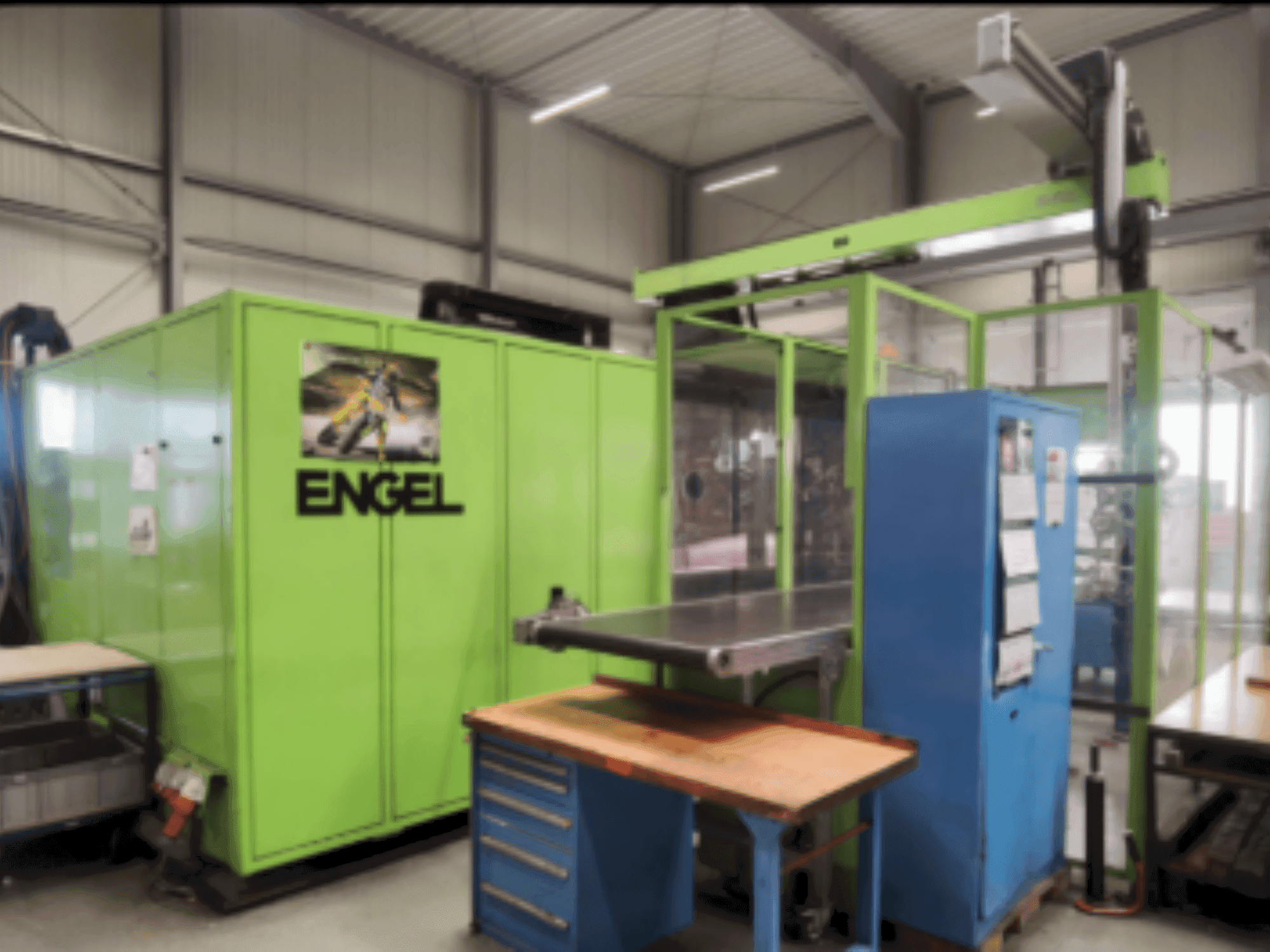

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Klemeenheid

• Sluitkracht: 11.000 kN

• Openingskracht (met drukpads): 760 kN

• Openingskracht: 615 kN

• Openingsslag: 2.350 mm

• Inbouwhoogte matrijs, min.: 700 mm

• Inbouwhoogte matrijs, max.: 1.280 mm

• Maximale afstand tussen platen: 3.050 mm

• Afmeting montagedrukplaat (horizontaal × verticaal): 2.340 × 2.040 mm

• Afstand tussen trekstangen (horizontaal × verticaal): 1.575 × 1.320 mm

• Diameter verbindingsstangen: 230 mm

• Maximaal gewicht matrijs: 30.000 kg

• Slag van de uitwerper: 300 mm

• Uitwerpkracht: 230 kN

• Droogcyclus (Euromap 6) - tijd: 5,2 s

• Droogcyclus (Euromap 6) - slag: 1100 mm

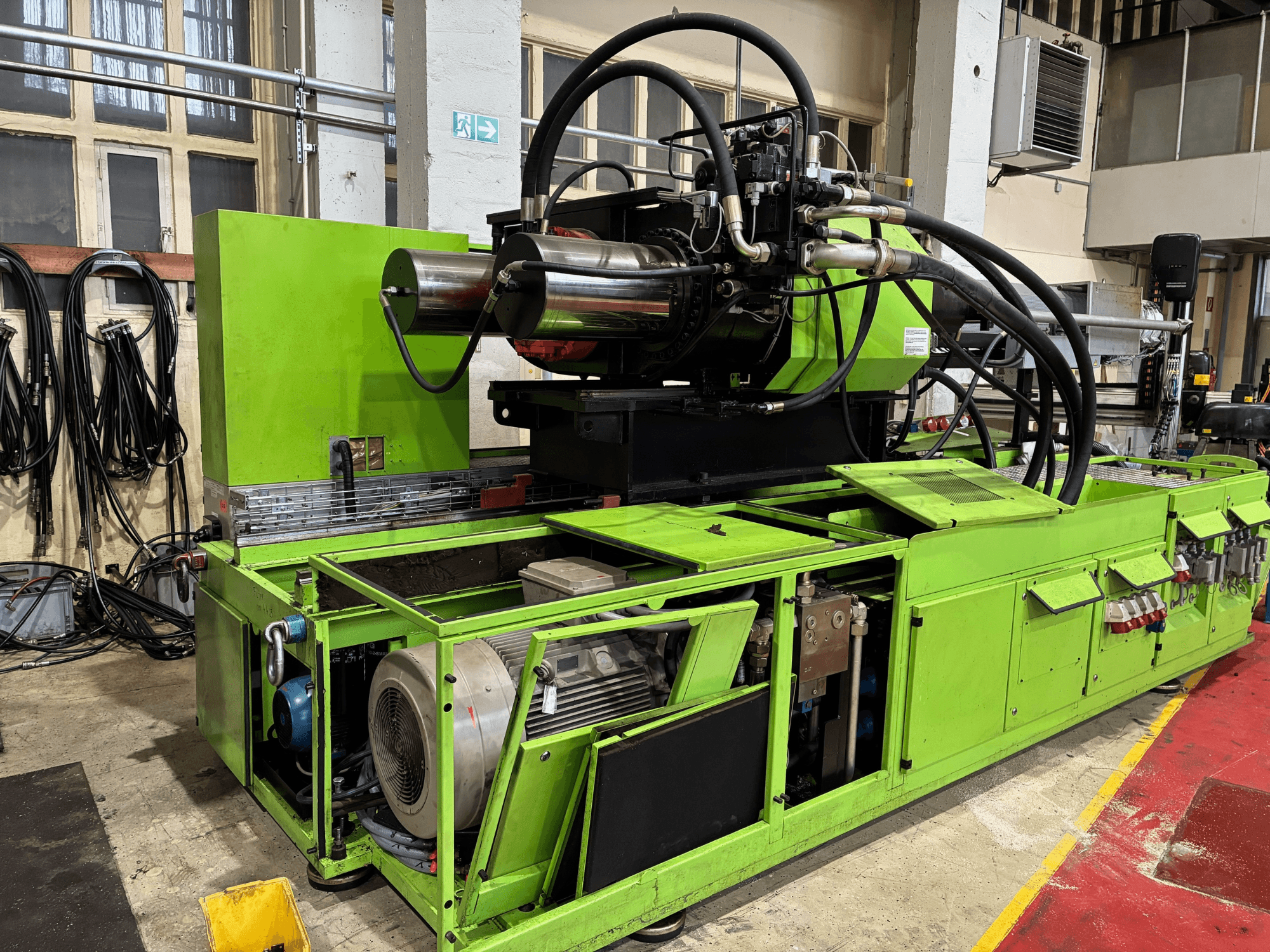

Injectie-eenheid 1

• Schroefdiameter: 135 mm

• Doseerslag: 570 mm

• Maximaal schotvolume: 8,159 cm³

• Maximale schroefsnelheid: 120 rpm

• Schroef L/D-verhouding (3-zone): 20

• Weekmakersnelheid (3-zone): 166 g/s

• Schroef L/D-verhouding (barrière): 22

• Weekmakersnelheid (barrière): 256 g/s

• Injectiesnelheid: 1.255 cm³/s

• Injectiesnelheid bij verhoogde injectiedruk: 915 cm³/s

• Specifieke injectiedruk: 1.170 bar

• Specifieke inspuitdruk (verhoogd): 1 600 bar

• Sproeierslag: 950 mm

• Contactkracht sproeier: 150 kN

• Verwarmingscapaciteit (standaard): 93 kW

• Aantal verwarmingszones incl. sproeier: 6

• Vermogen pomp: 130 kW

• Volume olievulling: 1.600 l

Gewicht

• Nettogewicht (spaneenheid / injectie-eenheid): 62 t / 18 t
