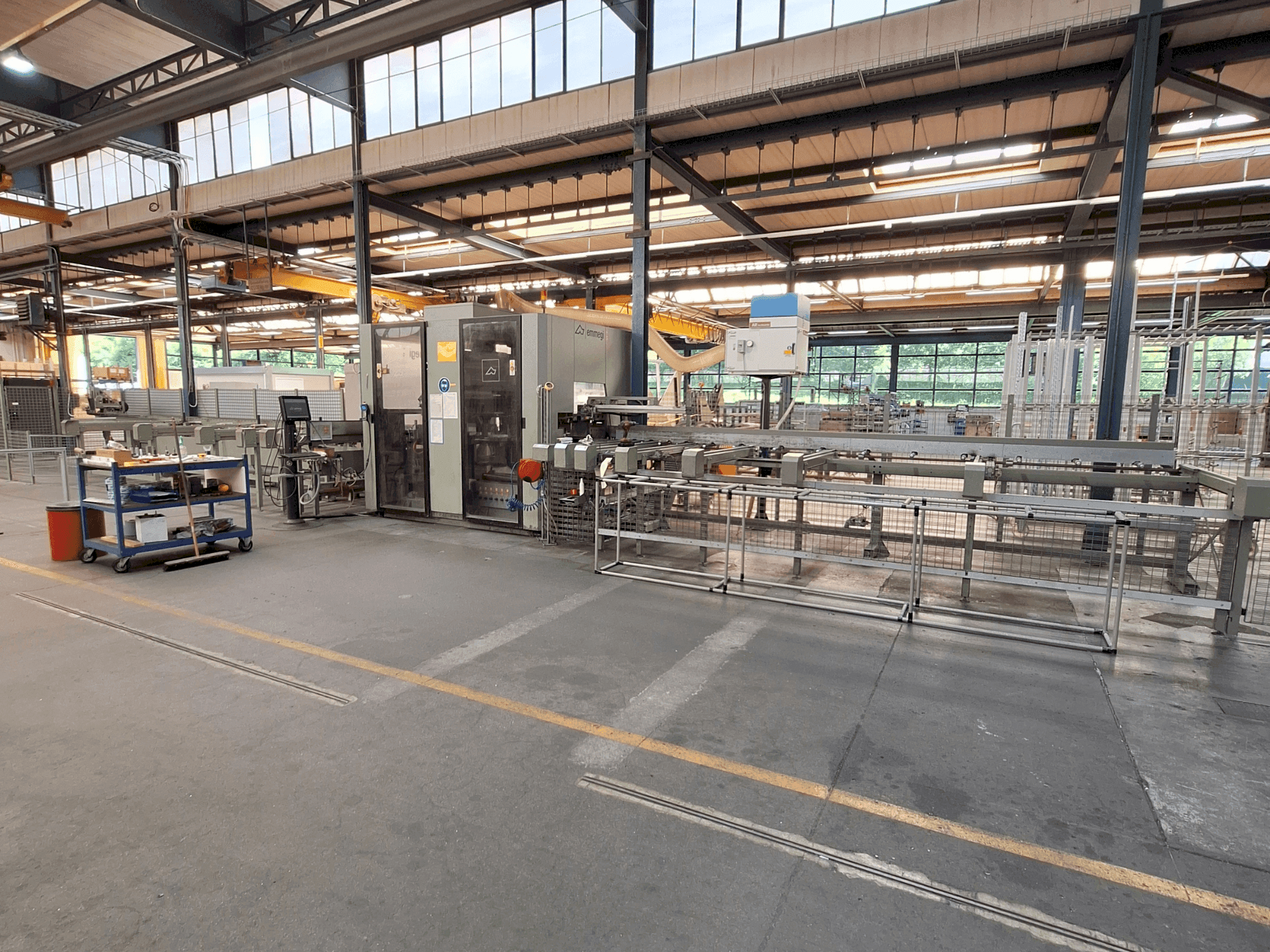

Vooraanzicht van Emmegi Quadra L1 machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

Emmegi Quadra L1

Foto Gallerij

Emmegi - Quadra L1CH-MIL-EMM-2013-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Verkoop van Emmegi Quadra L1 | gindumac.com

Toon in de originele taal

Deze 12-assige Emmegi Quadra L1 is geproduceerd in 2013 en beschikt over een uitgebreide reeks bewegingen met X-, Y-, Z-, U-, V-, W-, H-, P-, Q-, B-, C- en CI-assen en verplaatsingen met hoge snelheid tot 120 m/min. De machine bevat een freesunit met 6 luchtgekoelde electrospindels, een zaagunit met een 600 mm zaagblad en een robuust monoblock frame. Ideaal voor complexe frees-, boor- en zaagtaken. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

merk: Emmegi
jaar: 2013
MODEL: Quadra L1
toepassingstype: Frezen
Vestiging: Zwitserland
machinetype: Universeel bewerkingscentrum

Technische Informatie - Emmegi Quadra L1

Afmetingen

Machinediepte: 22000 mm
Machinegewicht: 3200 kg

Beweging

Aantal assen: 12

Technische specificatie

Spindelsnelheid: 24000 RPM

Extra informatie

Freesunit met 6 luchtgekoelde electrospindels
Max. Vermogen: 5. 6 kw
Functies: frezen, boren en snijden

Bewegingsassen: 12
X-AXIS verplaatsing: 320 mm, snelheid: 30 m/min, versnelling: 1,5 m/sec²
Y-AXIS verplaatsing: 402 mm, snelheid: 30 m/min, versnelling: 5 m/sec²
Z-AXIS verplaatsing: 395 mm, snelheid: 30 m/min, versnelling: 5 m/sec²
A-AXIS Draaien: 0° ÷ 360°, Snelheid: 6000°/min
U-AXIS Rijbereik: 9660 mm, Snelheid: 120 m/min, Versnelling: 7,5 m/sec²
V-AXIS slaglengte: 138 mm, snelheid: 9 m/min, versnelling: 0,36 m/sec²
W-AXIS Rijbereik: 215 mm, Snelheid: 9 m/min, Versnelling: 0,36 m/sec²
H-AXIS verplaatsing: 627 mm, snelheid: 24 m/min, versnelling: 2,5 m/sec²
P-AXIS verplaatsing: 880 mm, snelheid: 30 m/min, versnelling: 5 m/sec²
Q-AXIS Draaien: 298°, Snelheid: 6600°/min
B-AXIS verplaatsing: 790 mm, snelheid: 60 m/min
C-AXIS verplaatsing: 47 mm, snelheid: 9 m/min
Bediening en besturing Besturingskast met koelsysteem
CNC-PC met Celeron M 1,5 GHz processor 1
5" touchscreen scherm
1 GB RAM,
4 GB Compact Flash-geheugen
1 USB-poort
RJ45 netwerkkaart

De maximale staaflengte in het laadmagazijn (vóór verwerking) is 7500 mm (inlaat). Uitgangsafmeting max. 7000 mm.

Extra uitrusting

Drukspuitsysteem
Automatische en motoraangedreven klemsystemen
Monoblok machineframe van elektrogelast en genormaliseerd staal

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
