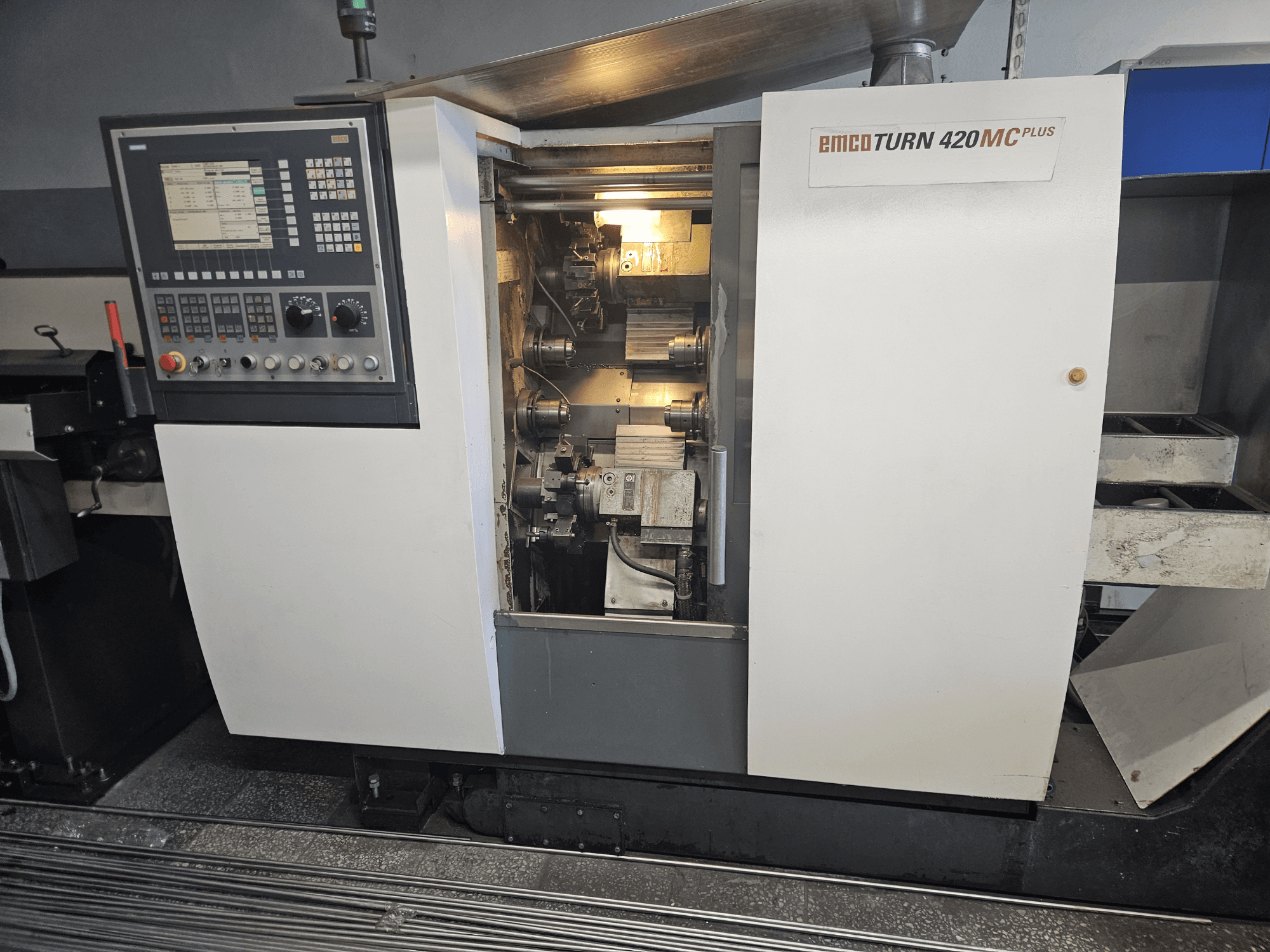

EMCO TURN 420 MC Plus meerspillige machine, vooraanzicht met bedieningspaneel en interne componenten.
EMCO TURN 420 MC Plus meerspillige machine, vooraanzicht met bedieningspaneel en interne componenten.

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

16.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 4-assige EMCO Turn 420 MC Plus werd vervaardigd in 2005. Hij heeft een maximale draaidiameter van 100 mm en een maximale werkstuklengte van 600 mm. De machine is uitgerust met een krachtig spindelsnelheidsbereik van 0-5000 tpm en een gereedschapswisselaar met 24 stations. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de EMCO Turn 420 MC Plus meerspillige draaimachine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: EMCO
  • jaar: 2005
  • MODEL: Turn 420 MC Plus
  • toepassingstype: Draaien
  • Vestiging: Polen
  • machinetype: Meerspindel Draaibank
  • merk bedieningseenheid: SIEMENS

Technische Informatie - EMCO Turn 420 MC Plus

Besturingseenheid

  • Merk besturing: SIEMENS
  • Besturingsmodel: SINUMERIK 840D with EMCO specials

Afmetingen

  • Machinehoogte: 2200 mm
  • Machinegewicht: 2900 kg
  • Machinebreedte: 2200 mm

Beweging

  • Aantal assen: 4
  • X-as verplaatsing: 78 mm
  • Y-as verplaatsing: 210 mm

Technische specificatie

  • Tegen-spindel: Ja
  • Aangedreven gereedschappen: Ja
  • Max. staafdiameter: 26 mm
  • Spindelsnelheid: 5000 RPM

Extra informatie

  • Staat: Zeer goed; aangesloten en klaar om te testen

  • Technische specificaties:

    • Zwaai boven schuif: 160 mm

    • Hoofdspil tot tegenspil: 408 mm

    • Max. diameter draaien: 100 mm

    • Max. lengte werkstuk: 600 mm

    • Max. diameter stafmateriaal: 26 mm

  • Verplaatsing:

    • X/Z: 78 mm

  • Hoofdspindel:

    • Max. koppel: 38 Nm

    • Spindeladapter: 70 h5

    • Spindellager (voorste ID): 60 mm

    • Asgat: 38 mm

  • Tegenspil:

    • Toerentalbereik: 0-5000 tpm

    • Koppel: 38 Nm

    • Spindeladapter: 70 h5

    • Spindellager (ID): 60 mm

    • Klemlengte (Ø26 mm): ca. 100 mm

    • Verplaatsing (Z2): 233 mm

  • C-as:

    • Resolutie: 0.001°

    • Snel verplaatsen: 1000 omw/min

    • Positionering: 3°

  • Aandrijfvermogen:

    • Vermogen: 9 kW

  • Gereedschapwisselaar:

    • Gereedschapsstations: 2 × 12

    • VDI-as: VDI 16

    • Afmeting gereedschap (vierkant): 16 × 16 mm

    • Diameter boorbeitel: 25 mm

    • Indexeertijd: 0,4 sec

  • Aangedreven gereedschap:

    • Toerentalbereik: 0-5000 tpm

    • Max. koppel: 3 Nm

    • Max. vermogen: 1,6 kW

    • Aantal gereedschappen: 2 × 4

  • Aanzetaandrijvingen:

    • ijlgang X/Z; X1/Z1: 12/20 m/min

    • Aanzetkracht X: 3000 N

    • Aanzetkracht Z: 3000 N

    • Versnellingstijd: 0.1 sec

  • Koelvloeistofsysteem:

    • Tankinhoud: 200 L

    • Pompvermogen: 0,57 kW

  • Opgenomen vermogen:

    • Aangesloten vermogen: 15 kVA

    • Toevoerdruk: 6 bar

    • Debiet: 300 L/u

  • Afmetingen:

    • Middelste hoogte (boven/onder): 1179 / 1030 mm

    • Voetafdruk (B × D): 2200 × 1386 mm

Extra uitrusting

  • Set accessoires en gereedschapshouders inbegrepen

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
