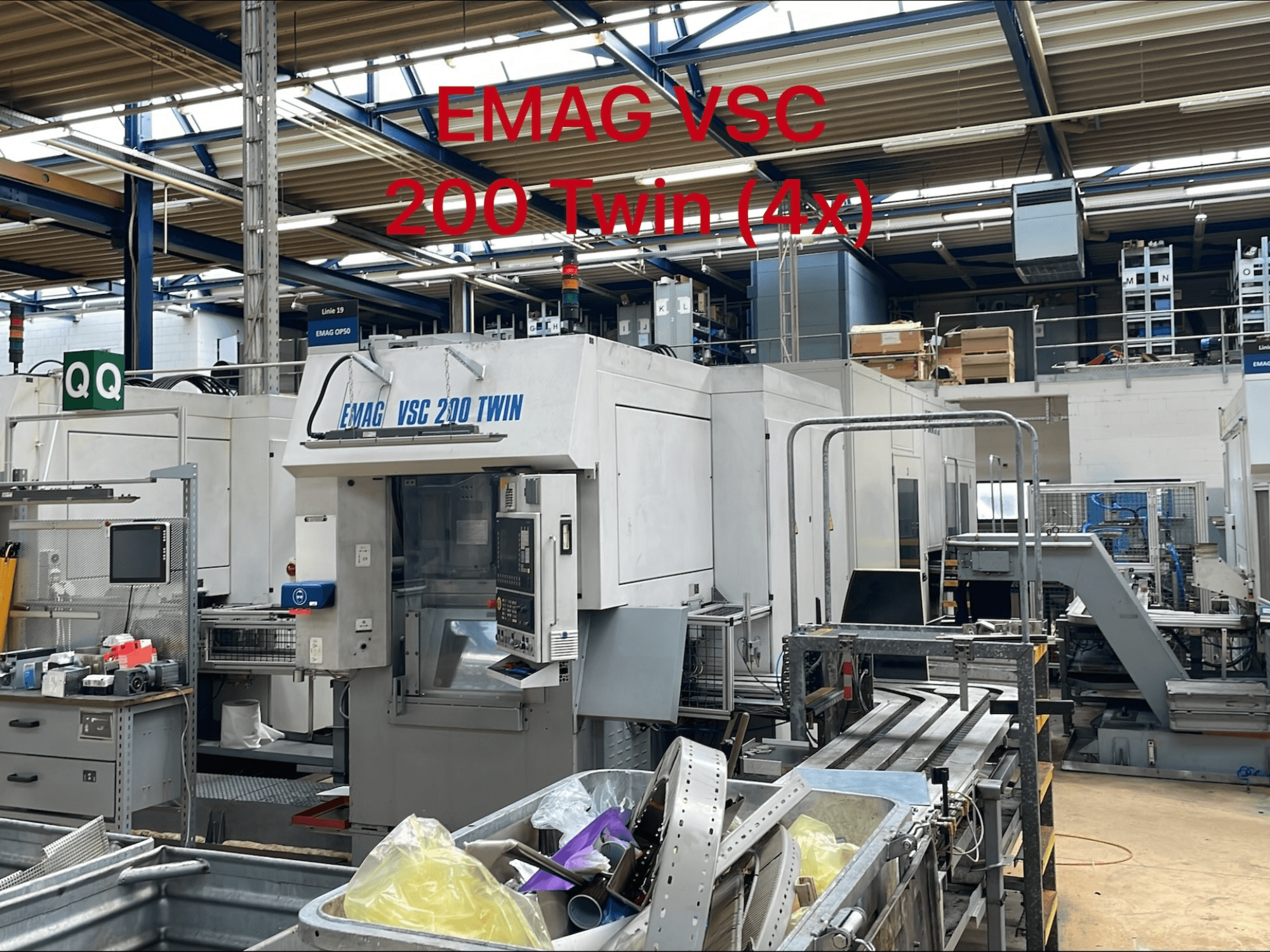

EMAG VSC 200 TWIN verticale draaimachine in een fabrieksomgeving, vooraanzicht van de bedieningselementen en het gereedschapsmagazijn.
EMAG VSC 200 TWIN verticale draaimachine in een fabrieksomgeving, vooraanzicht van de bedieningselementen en het gereedschapsmagazijn.

EMAG - VSC 200 TWIN OP 50 CH-TUR-EMA-2005-00002

47.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 4-assige EMAG VSC 200 TWIN OP 50 werd vervaardigd in 2005. De machine kan twee werkstukken tegelijk bewerken, heeft onafhankelijke X- en Z-as aandrijvingen en een maximale klauwplaatdiameter van 250 mm. Met een maximale X-as verplaatsing van 850 mm en een snelle verplaatsingssnelheid van 45 m/min is deze machine ontworpen voor middelgrote tot grote serieproductie. Als je op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan eens de EMAG VSC 200 TWIN OP 50 verticale draaimachine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: EMAG
  • jaar: 2005
  • MODEL: VSC 200 TWIN OP 50
  • toepassingstype: Draaien
  • Vestiging: Zwitserland
  • machinetype: Verticaal draaien

Technische Informatie - EMAG VSC 200 TWIN OP 50

Afmetingen

  • Machinegewicht: 12000 kg

Beweging

  • Aantal assen: 4
  • X-as verplaatsing: 850 mm
  • Z-as verplaatsing: 200 mm

Technische specificatie

  • Aangedreven gereedschappen: Ja
  • Gereedschapstations: 16
  • Spindelvermogen: 39 kW
  • Spindelsnelheid: 6000 RPM

Extra informatie

  • Bedrijfstypen: OP 50

  • Type machine: EMAG VSC 200 TWIN

  • Productietype: Productie middelgrote tot grote series

  • Aantal spindels: 2

  • Gelijktijdig bewerken van twee werkstukken: Ja

  • Onafhankelijke X- en Z-asaandrijving: Ja

  • Onafhankelijke meetsystemen: Ja

  • Aangedreven gereedschappen: Ja

  • Maximale klauwplaatdiameter: 200 / 250 mm

  • Zwenkdiameter: 260 mm

  • Laadtijd: 2-4 s

  • Spindelflens: DIN 55 026 maat 6

  • Lager vooras Diameter: 100 mm

  • Type hoofdaandrijving: Asynchrone motor

  • Spindelvermogen (40% inschakelduur): 39 kW

  • Spilvermogen (100% inschakelduur): 28 kW

  • Koppel (40% inschakelduur): 460 Nm

  • Koppel (100% inschakelduur): 340 Nm

  • Volledig vermogen beschikbaar vanaf: 800 tpm

  • Snel verplaatsen X-as: 45 m/min

  • Snel verplaatsen Z-as: 30 m/min

  • Aanvoerkracht X/Z: 11 kN

  • Diameter kogelomloopspindel X/Z: 50 / 40 mm

  • Revolvertype: Schijfrevolver

  • Gereedschapstations: 2 × 8

  • Standaard gereedschapshouder: DIN 69 880

  • Diameter gereedschapschacht: 40 mm

  • Revolver-indexatietijd: 0,3 s

  • Materiaal machinebed: Polymeerbeton MINERALIT®

  • Automatisch pick-up laadsysteem: Ja

  • Automatisch werkstuk laden en lossen: Ja

  • Verticale werkstukklemming: Ja

  • Bedrijfsspanning: 400 V

  • Stuurspanning DC: 24 V

  • Stuurspanning AC: 230 V

  • Frequentie: 50 Hz

  • Aangesloten vermogen: 66 kW

  • Zekering: 160 A

  • Elektrische norm: VDE 0113

  • Beschikbare besturingssystemen: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

  • Werkstukhantering: Pick-up automatisering op basis van transportbanden

De technische specificaties kunnen licht afwijken, omdat dit op maat gemaakte machines zijn!

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
