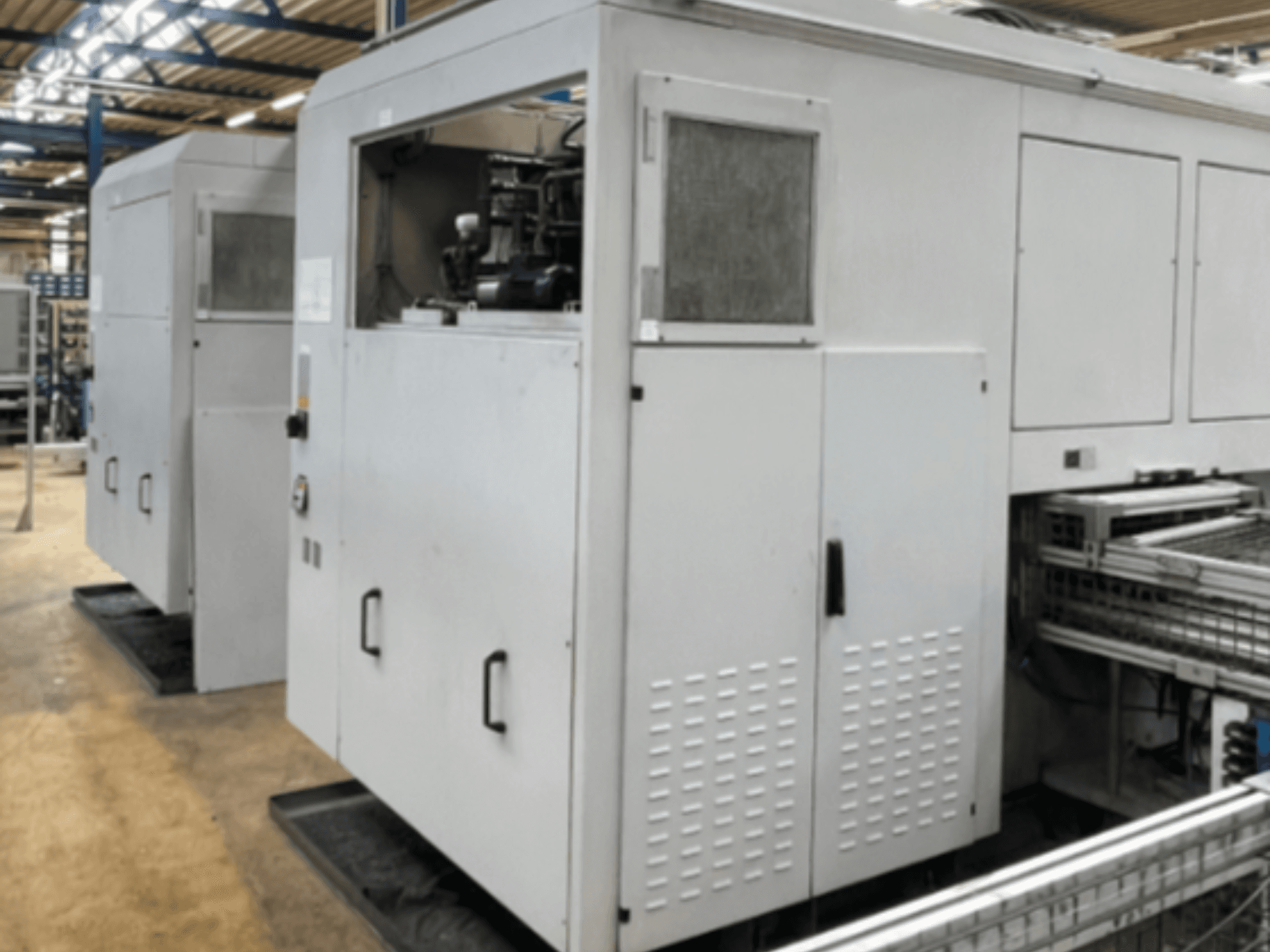

EMAG VSC 200 TWIN OP 20 verticale draaimachine, zijaanzicht met bedieningspaneel en bedieningsfuncties.
EMAG VSC 200 TWIN OP 20 verticale draaimachine, zijaanzicht met bedieningspaneel en bedieningsfuncties.

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

40.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 4-assige EMAG VSC 200 TWIN verticale draaimachine is gemaakt in 2005. Hij heeft een maximale klauwplaatdiameter van 200/250 mm en een zwenkdiameter van 260 mm. Met onafhankelijke X- en Z-asaandrijvingen kunnen twee werkstukken gelijktijdig bewerkt worden. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan eens de EMAG VSC 200 TWIN machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: EMAG
  • jaar: 2005
  • MODEL: VSC 200 TWIN OP 20
  • toepassingstype: Draaien
  • Vestiging: Zwitserland
  • machinetype: Verticaal draaien

Technische Informatie - EMAG VSC 200 TWIN OP 20

Afmetingen

  • Machinegewicht: 12000 kg

Beweging

  • Aantal assen: 4
  • X-as verplaatsing: 850 mm
  • Z-as verplaatsing: 200 mm

Technische specificatie

  • Aangedreven gereedschappen: Nee
  • Max. werkstukdiameter: 200 mm
  • Spindelvermogen: 39 kW
  • Spindelsnelheid: 6000 RPM

Extra informatie

  • Type bediening: OP 20

  • Type machine: EMAG VSC 200 TWIN

  • Productietype: Productie middelgrote tot grote series

  • Aantal spindels: 2

  • Gelijktijdig bewerken van twee werkstukken: Ja

  • Onafhankelijke X- en Z-asaandrijving: Ja

  • Onafhankelijke meetsystemen: Ja

  • Aangedreven gereedschappen: Geen

  • Maximale klauwplaatdiameter: 200 / 250 mm

  • Zwenk Diameter: 260 mm

  • Maximale werkstukdiameter: 200 mm

  • Laadtijd: 2-4 s

  • Spindelflens: DIN 55 026 maat 6

  • Voorspindellager Diameter: 100 mm

  • Maximale spindelsnelheid: 6.000 tpm

  • Type hoofdaandrijving: Asynchrone motor

  • Spilvermogen (40% inschakelduur): 39 kW

  • Spilvermogen (100% inschakelduur): 28 kW

  • Koppel (40% inschakelduur): 460 Nm

  • Koppel (100% inschakelduur): 340 Nm

  • Volledig vermogen beschikbaar vanaf: 800 tpm

  • Snel verplaatsen X-as: 45 m/min

  • Snel verplaatsen Z-as: 30 m/min

  • Aanvoerkracht X/Z: 11 kN

  • Diameter kogelomloopspindel X/Z: 50 / 40 mm

  • Revolvertype: Schijfrevolver

  • Gereedschapstations: 2 × 8

  • Standaard gereedschapshouder: DIN 69 880

  • Diameter gereedschapschacht: 40 mm

  • Revolver-indexatietijd: 0,3 s

  • Materiaal machinebed: Polymeerbeton MINERALIT®

  • Automatisch pick-up laadsysteem: Ja

  • Automatisch werkstuk laden en lossen: Ja

  • Verticale werkstukklemming: Ja

  • Bedrijfsspanning: 400 V

  • Stuurspanning DC: 24 V

  • Stuurspanning AC: 230 V

  • Frequentie: 50 Hz

  • Aangesloten vermogen: 66 kW

  • Zekering: 160 A

  • Elektrische norm: VDE 0113

  • Geschat machinegewicht: 12.000 kg

  • Beschikbare besturingssystemen: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

  • Werkstukhantering: Pick-up automatisering op basis van transportbanden

De technische specificaties kunnen licht afwijken, aangezien dit op maat gemaakte machines zijn!

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
