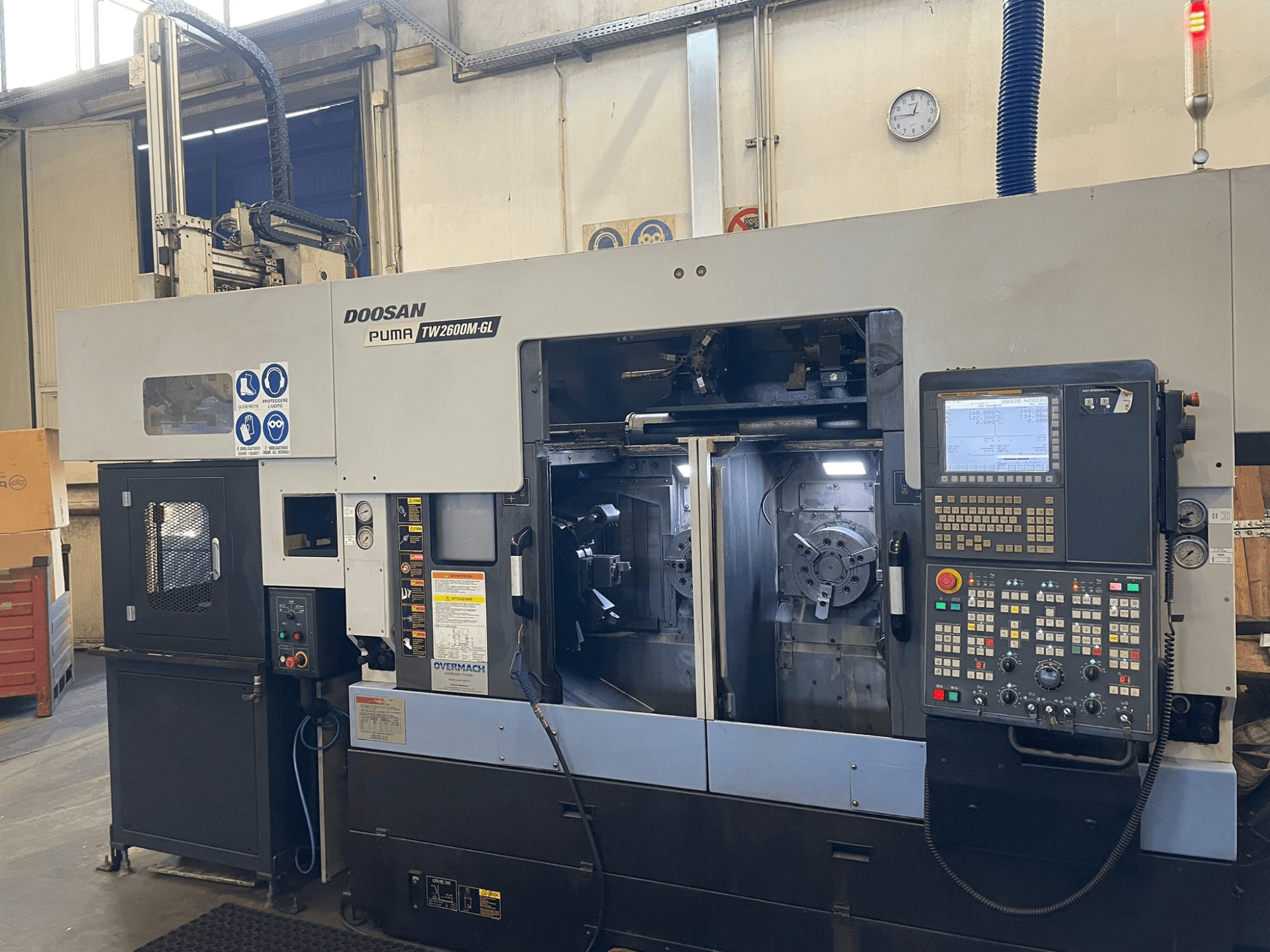

Doosan Puma TW2600M GL CNC draaibank, vooraanzicht, digitaal bedieningspaneel en machine-interieur met gereedschapshouders.
Doosan Puma TW2600M GL CNC draaibank, vooraanzicht, digitaal bedieningspaneel en machine-interieur met gereedschapshouders.

Bedankt voor uw bezoek

Deze machine is onlangs verkocht.

Bekijk soortgelijke machines

DOOSAN - TW2600 M-GL IT-TUR-DOO-2017-00006

Verkocht

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 3-assige DOOSAN TW2600 M-GL werd vervaardigd in 2017. Het is een CNC twinspillig draaicentrum met een portaallader en aangedreven gereedschappen en biedt een maximale draaidiameter van Ø 350 mm en een lengte tot 274 mm. Uitgerust met een hogedrukkoelsysteem, spanentransporteur en een dubbele klauwplaatconfiguratie zorgt het voor efficiënte bewerkingen. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan eens de DOOSAN TW2600 M-GL machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: DOOSAN
  • jaar: 2017
  • MODEL: TW2600 M-GL
  • toepassingstype: Draaien
  • Vestiging: Italië
  • machinetype: Horizontale draaimachine

Technische Informatie - DOOSAN TW2600 M-GL

Afmetingen

  • Machinegewicht: 7800 kg

Beweging

  • Aantal assen: 3

Technische specificatie

  • Spindelsnelheid: 3500 RPM

Extra informatie

  • Besturing: Doosan-Fanuc i-Series (digitale FANUC, handleiding Guide i, uitgebreid geheugen 512+512 KB, Ethernet, RS-232C, USB, stijf tappen, gereedschap-offsetgeheugen, aanzet-override)

  • Constructie: Gietijzeren bed, dubbele gescheiden structuur (links/rechts), 0° helling

Spindels en capaciteit

  • Spilneus: ASA A2-6

  • Klauwplaatdiameter: Ø 255 mm (dubbele klauwplaatconfiguratie)

  • Capaciteit spindel: Ø 66 mm

  • Max. draaidiameter: Ø 350 mm

  • Max. draailengte: 245 / 274 mm

  • Positioneernauwkeurigheid C1/C2-as: ±0,001° (hydraulische indexering)

  • Afstand tussen spilcentra: 450 mm

  • Max belasting per spindel: 260 kg

Assen en aanzetten

  • Bewegingen: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

  • Snelle verplaatsing (X1/Z1, X2/Z2): 24 / 24 m/min

  • Snijsnelheid (X1/Z1, X2/Z2): 12 / 12 m/min

  • Roterende asaanzet (C1/C2): 33 omw/min

Revolvers

  • Rechter revolver: Gemotoriseerde revolver BMT-55P, 12 stations (alle aangedreven), max. gereedschapssnelheid 5.000 tpm, aangedreven gereedschapsmotor 5,5 / 3,7 kW

  • Gereedschapinterface: Gereedschapopname 25 × 25 mm; kotter Ø 40 mm

  • Indexering: 0,2 s per station, servo-indexering met hydraulische klemming

Extra uitrusting

  • Portaalarmsysteem Type A1:

    • Laadvermogen: max 6 kg

    • Diameter werkstukken: Ø 25 tot Ø 125 mm

    • Lengte werkstuk: 20-100 mm

    • Asbewegingen (X/Y/Z): 710 / 215 / 220 mm

    • Typische laad-/ontlaadcyclustijd: 9 s

    • Luchtdruk: 5-6 bar

  • Onderdelenmagazijn (recirculatiepalletsysteem, type A1):

    • Aantal pallets: 14

    • Max. aantal stuks per pallet: 15

    • Totale capaciteit: tot 210 stuks

  • Gereedschapspakket voor beide revolvers:

    • Axiale gereedschapshouders: 3 + 3

    • Radiale gereedschapshouders: 1 + 1

    • Aangedreven gereedschaphouders: 2 + 2

    • Reduceerhulzen: ER-25, Ø 25 mm

  • Hogedruk-koelvloeistofsysteem

  • Spanentransporteur en spatbescherming

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
