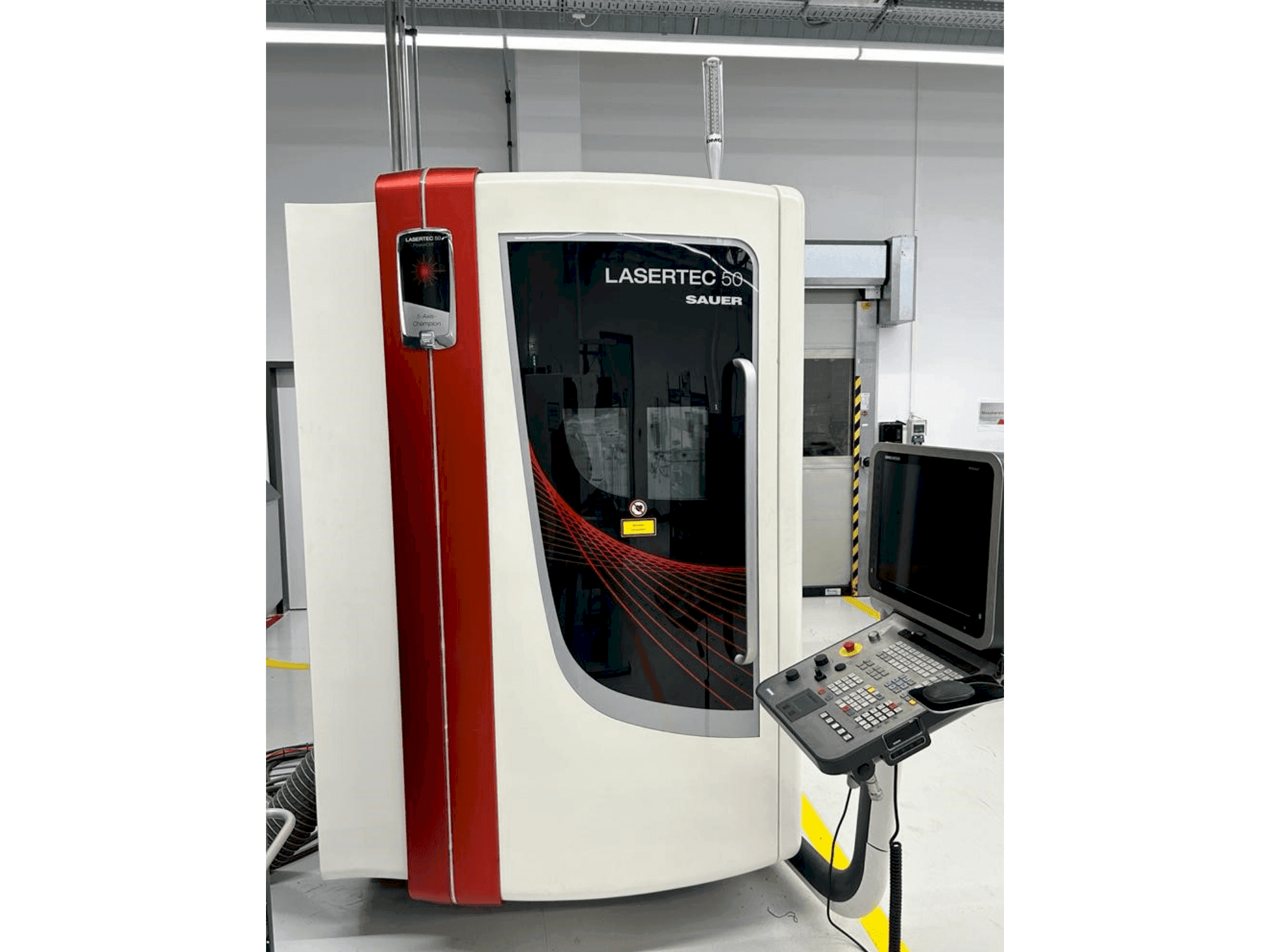

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Aanvullende uitrusting

• LASAG FLS 352 A laser (2011)
• Keller L-CUT-1-P2-B60-V afzuigsysteem (2010)
• KKT OLB 10 SA koelmachine (2014)

Voordelen van de machine

Kwalitatieve machinevoordelen

• Snijden van pcd / cbn vormstukken in drie tot vijf assen: 10x sneller vergeleken met draad edm
• Lasersnijden van pcd / cbn snijplaten in 2d en direct op het kolfgereedschap
• 5-assige precisiemachine met lineaire aandrijvingen in x/y voor > 1g versnelling
• Motoren met hoog dynamisch koppel in beide roterende assen (b- en c-as)
• Hoge positioneringsnauwkeurigheid van ≤ 8 μm
• Ccd-camera en 3d-tastsysteem voor snelle installatie
• Gebruiksvriendelijke siemens 840d oplossingslijn met speciale softwarefuncties
• Een zeer goede toegankelijkheid van de laser voor afstellings- en onderhoudswerkzaamheden
• Er wordt geen speciaal procesgas gebruikt. Er is slechts 6 bar perslucht nodig
• Machine kan 5 assen tegelijk laten werken

Technische voordelen van de machine

• Basismachine: cnc-laserprecisiemachine // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm verplaatsingsweg // kruisslede met lineaire aandrijvingen // verticale as (z-as) met lineaire geleidingen en kogelomloopspindelaandrijving // volledige behuizing (laserbeschermingsklasse 1) met 1 laserveiligheidsvenster // solide machineframe van mineraalgietwerk // lasag nd:yag laser fls (300 watt) // bewerkingskop (100 mm brandpuntsafstand) // gemotoriseerde expander 1 - 6 keer // staafkwaliteit
• Besturingseenheid: 3d-padbesturing // siemens 840 d solutionline
• Werktafel: nc zwenkbare draaitafel // zeer dynamisch en nauwkeurig // met twee koppelmotoren voor werkstukken tot 200mm diameter // max. Belasting tot 14 kg
• Werktafel opties: ks bevestigingsflens // hsk-63 met radiale en hoekuitlijning voor handmatige klemming klemming van de klantpallet 200 x 280 mm // pallet vereist een hsk-63 houder
• Camera door bundelpad met zwanenhals led invallende lichtbron // botsingsschakelaar voor verwerkingskop (3-assig werkend)
• Besturingsopties: 5-assige transformatie // elektronisch handwiel // programmeerbare procesgasdruk
• Mg-signaalverlichting die 4 machinestatussen weergeeft: "programma actief", "laserwaarschuwing", "storing", "instelmodus".
• 3d meettaster renishaw omp 400 automatisch uitschuifbaar
• Extra laserbeschermingsvenster 297 mm x 210 mm // afzuigunit met secundaire filtertrap // koeleenheid voor laserfls en lineaire motoren // water-water warmtewisselaar
• Dmg gereedschap

Extra informatie

Machine is momenteel in productie maar direct beschikbaar
