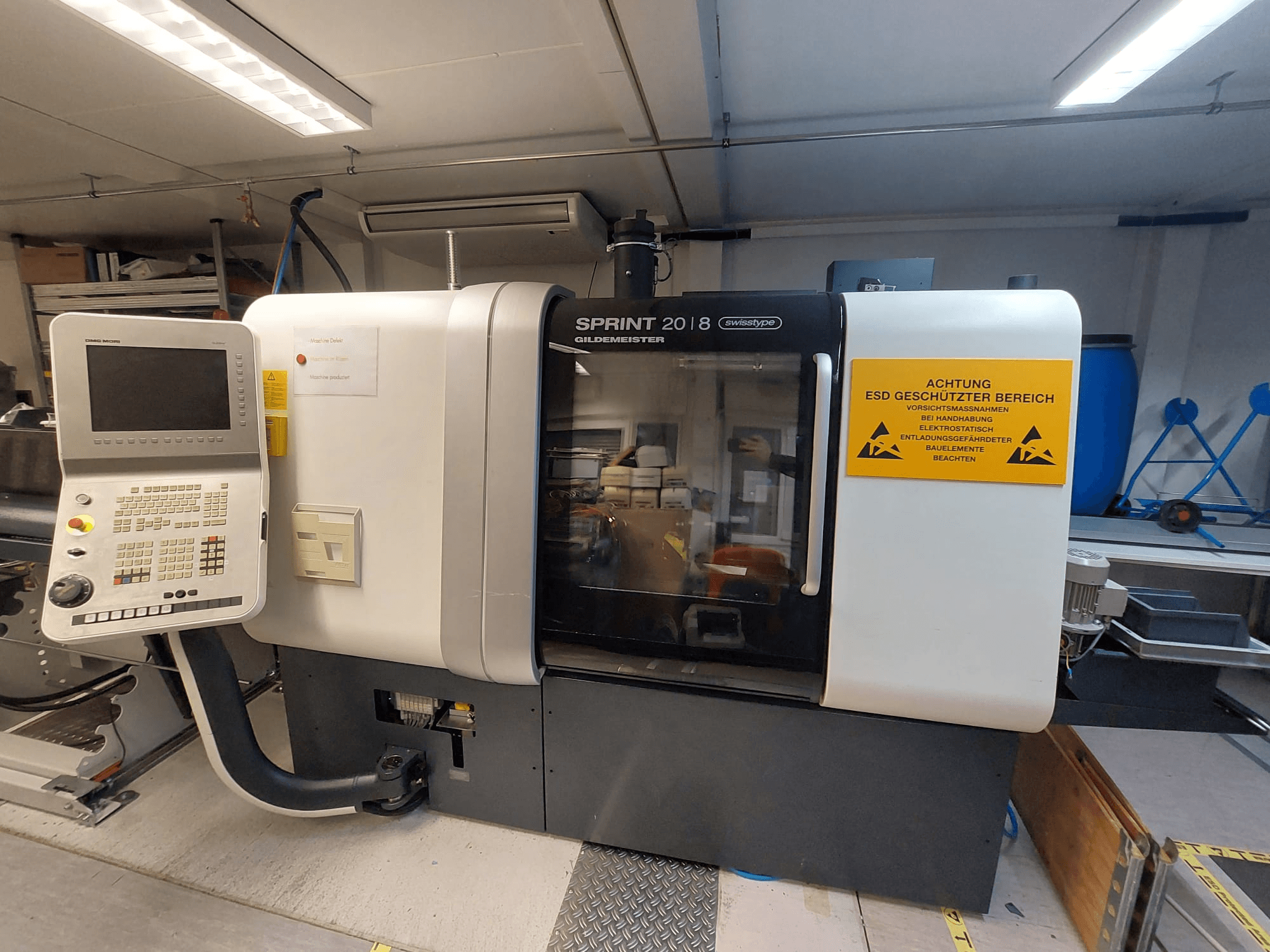

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Besturing / CNC: Fanuc 31i met 15" TFT-kleurenmonitor

• CNC systeem: Fanuc 31i

• Assen: 6+2 assen / totaal 8 assen

• Y-assen: 2

• Kanalen: 2

• Spindels: 2

Spindelgegevens

• Max staafdiameter tegenspil: 20 mm (25 mm optioneel)

• Tegenspilsnelheid max: 10.000 tpm

• Vermogen tegenspil (S1): 3,7 kW

Slagen

• Slag Z1: 80 mm

• Slag Z2: 300 mm

• ijlgang Y1: 40 m/min (30 m/min)

• Versnelling max X1: 10 m/s²

• Aanvoerkracht S1 assen Z1 / Z2 / X2 / Y2: 250 daN

• Aanvoerkracht S1 as Y1: 500 daN

• Aanvoerkracht lineaire as X1: 60 daN

Slede 1

• Slag X1: 50 mm

• Slag Y1: 350 mm

• Gereedschapsposities: 6 posities, 12x12 mm

• Aangedreven gereedschap: 5 incl. spindel ESX16

Slede 2

• Slag X2: 240 mm

• Gereedschapsposities extern: 4 posities, 12x12 mm

• Gereedschapsposities intern: 4 posities, Ø20 mm

• Aangedreven gereedschap: 5 met ESX/16 (optie)

Koelmiddel

• Type koelmiddel: Emulsie

• Inhoud koelvloeistoftank: 250 l

• Pompcapaciteit koelmiddel max: 120 l/min

• Druk koelvloeistof: 1,5 bar

Elektrische gegevens

• Elektrische aansluiting: 400 V ±10%

• Frequentie: 50 Hz

• Zekering: 100 A

• Stuurspanning: 24 V DC

• Verlichtingsspanning: 24 V DC

• Nominale stroom: 86 A

• Benodigd vermogen: ca. 56 kVA

• Type netwerk: TN-S vereist

Bescherming / bedrijfsomstandigheden

• Beschermingsklasse machine: IP67

• Beschermingsklasse schakelkast: IP54

• Omgevingstemperatuur: +10 tot +35 °C

• Maximale luchtvochtigheid: 75%

• Installatiehoogte max: 1000 m

• Geluidsniveau: <70 dBA

CNC functies

• Meetsysteem: Metrisch of inch

• Ingangsresolutie: 0,001 mm

• Aanzetbereik: 0,001 mm/omwenteling tot snel

• Override voeding: 0-120%

• Spiltoerental: Programmeerbaar tpm

• Spiloriëntatie: M5 of M19

• Coördinatensystemen: Cartesiaans, polair, cilindrisch

• Constante oppervlaktesnelheid: Ja

• Gereedschapsprogrammering: Met gereedschapgegevens

• Gereedschapsoffsetgeheugen: 200 offsets

• Radiuscompensatie: G40 / G41 / G42

• Standtijdbewaking gereedschap: Ja (optie)

• Bewaking gereedschap: belastingsmonitor (optie)

• Programmaopslag: 1 MB, tot 1000 programma's

• Ethernet-interface: Ja

• Programma-invoer/uitvoer: Serieel, toetsenbord, PCMCIA, USB

• Cycli: Draaien, vlakken, groeven, draadsnijden, boren, polygoon draaien

• Subprogrammaniveaus: Maximaal 4

• Schuifsynchronisatie: Ja

• Programmeren van variabelen: Tot 600 variabelen

• Diagnose: Geïntegreerde PLC-ladderweergave, oscilloscoop

• Beeldscherm: 15" TFT LCD

• Talen: Meervoudig

Algemene gegevens

• Afmetingen machine: 2200 x 1050 x 1770 mm

• Bedrijfsuren: 12,276 h

• Looptijd programma: 4,426 h

• Toepassing: Magnesium bewerken

Machinekenmerken

• Pneumatische uitwerper

• Spindelsynchronisatie

• C-as

Extra uitrusting

• Spanentransporteur

• Stangenaanvoertafel
