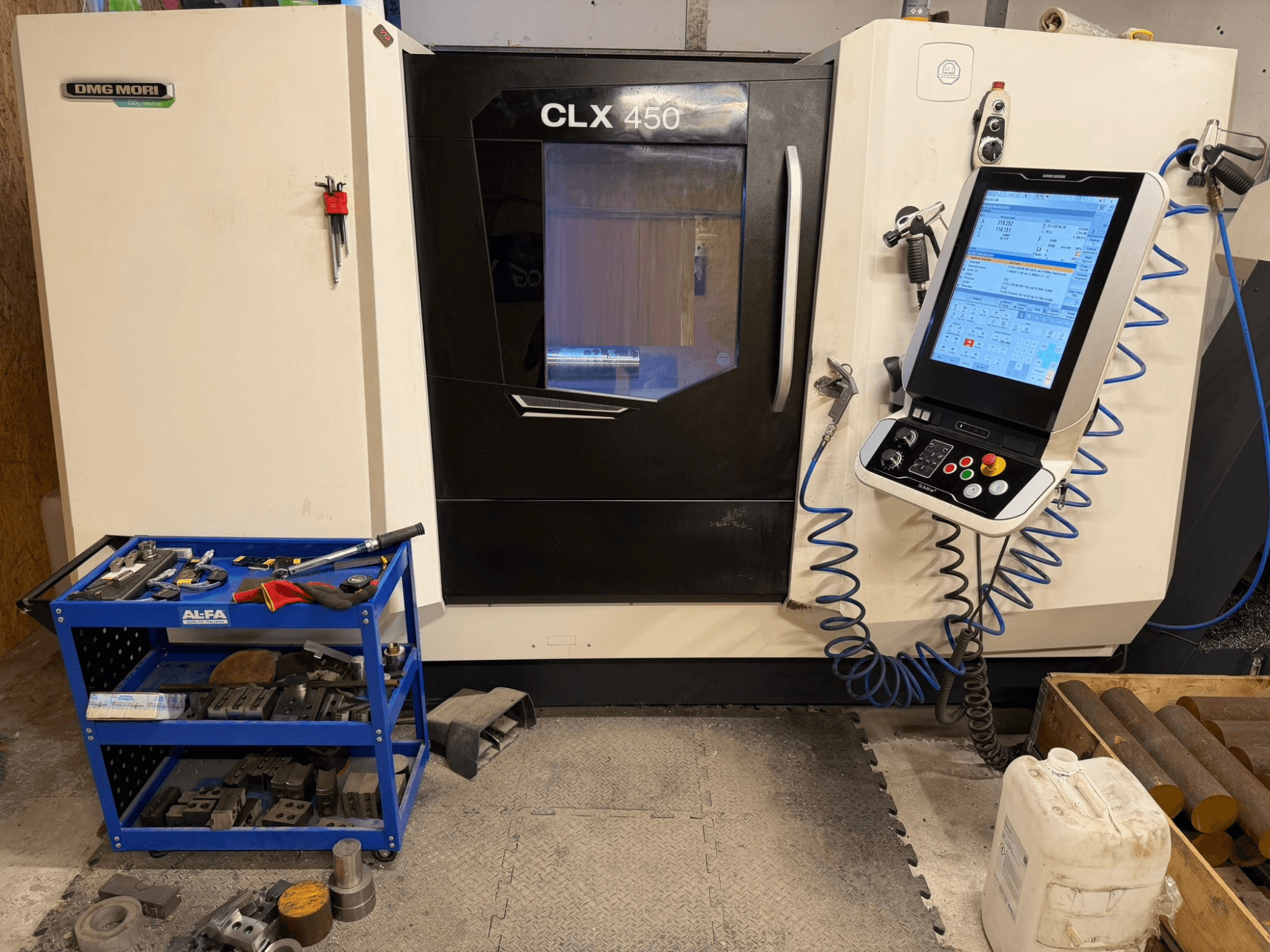

DMG MORI CLX 450 V3 horizontale draaimachine vooraanzicht, met bedieningspaneel en nabijgelegen gereedschapswagen met apparatuur.
DMG MORI CLX 450 V3 horizontale draaimachine vooraanzicht, met bedieningspaneel en nabijgelegen gereedschapswagen met apparatuur.

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

92.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 3-assige DMG MORI CLX 450 V3 werd vervaardigd in 2022. Hij heeft een maximale draaidiameter van 400 mm en een Z-as slag van 600 mm. De machine is uitgerust met een krachtige spindel die 4000 tpm kan draaien en heeft 12 aangedreven gereedschapstations voor een grotere veelzijdigheid. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de DMG MORI CLX 450 V3 horizontale draaimachine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: DMG MORI
  • jaar: 2022
  • MODEL: CLX 450 V3
  • productie-uren: 1426
  • toepassingstype: Draaien
  • Vestiging: Polen
  • machinetype: Horizontale draaimachine
  • merk bedieningseenheid: SIEMENS

Technische Informatie - DMG MORI CLX 450 V3

Besturingseenheid

  • Merk besturing: SIEMENS
  • Besturingsmodel: SLIMline multi-touch

Afmetingen

  • Machinegewicht: 5500 kg

Beweging

  • Aantal assen: 3
  • X-as verplaatsing: 267.5 mm
  • Z-as verplaatsing: 600 mm

Technische specificatie

  • Tegen-spindel: Nee
  • Aangedreven gereedschappen: Ja
  • Spindelvermogen: 25.5 kW
  • Spindelsnelheid: 4000 RPM

Extra informatie

  • Versie: V3 (geen Y-as); geconfigureerd voor draaien + frezen (C-as)

  • Werkgebied:

    • Zwenkbed: 650 mm

    • Zwenkbare dwarsslede: 465 mm

    • Max. diameter draaien: 400 / 315 mm

    • Snelle verplaatsing X/Z: 30 / 30 m/min

  • Assen: X, Z, C; Positioneernauwkeurigheid C-as: 20 arcsec

  • Hoofdspil:

    • Spilneus: A2-8

    • Staafcapaciteit: 80 mm

    • Voorlagerdiameter: 130 mm

    • Klauwplaatdiameter opties: 210 / 250 / 315 mm

    • Spindelvermogen (40% / 100%): 25,5 / 17 kW

    • Max. koppel (40% / 100%): 426 / 283 Nm

  • Revolver (VDI 40):

    • 12 stations (12 aangedreven)

    • Diameter gereedschapsplaats: 40 mm

    • Vermogen aangedreven gereedschap: 5,44 kW

    • Aandrijfmoment: 20 Nm

    • Max. toerental aangedreven gereedschap: 4000 tpm

  • Achterklauw:

    • Slag: 500 mm

    • Interface midden: MK5

    • Max. kracht: 8 kN

  • Geleidingen/kogelomloopspindels: X/Z 40 × 10 mm

  • Nauwkeurigheid: Positioneernauwkeurigheid X/Z: 5 / 10 µm

  • Capaciteit / Werkbank:

    • Max. staafcapaciteit: 80 mm

    • Hydraulische klauwplaat: Ø 254 mm (geïnstalleerd)

    • Spanboorgat: 82 mm

  • Koelmiddel- en spanenbehandeling: Koelmiddelkanon 5 bar; Spanentank

  • Besturing: Siemens SLIMline multi-touch (19")

  • Afmetingen en gewicht:

    • Gewicht zonder spanentransporteur: ca. 4950 - 5050 kg

    • Gewicht met spanentransporteur: ca. 5500 kg

  • Opmerkingen: Volledig 12 aangedreven gereedschapstations

Extra uitrusting

  • Spanentransporteur (afvoer rechts)

  • Hydraulische achteraanslag (M-functie gestuurd)

  • Direct meetsysteem (X-as)

  • Extern elektronisch handwiel

  • DMG MORI IoT-koppeling

  • Marposs gereedschapstaster

  • Signaaltoren (4-kleuren)

  • Set statische gereedschapshouders VDI 40

  • Set aangedreven gereedschappen WTO (QuickFlex, ER32)

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
