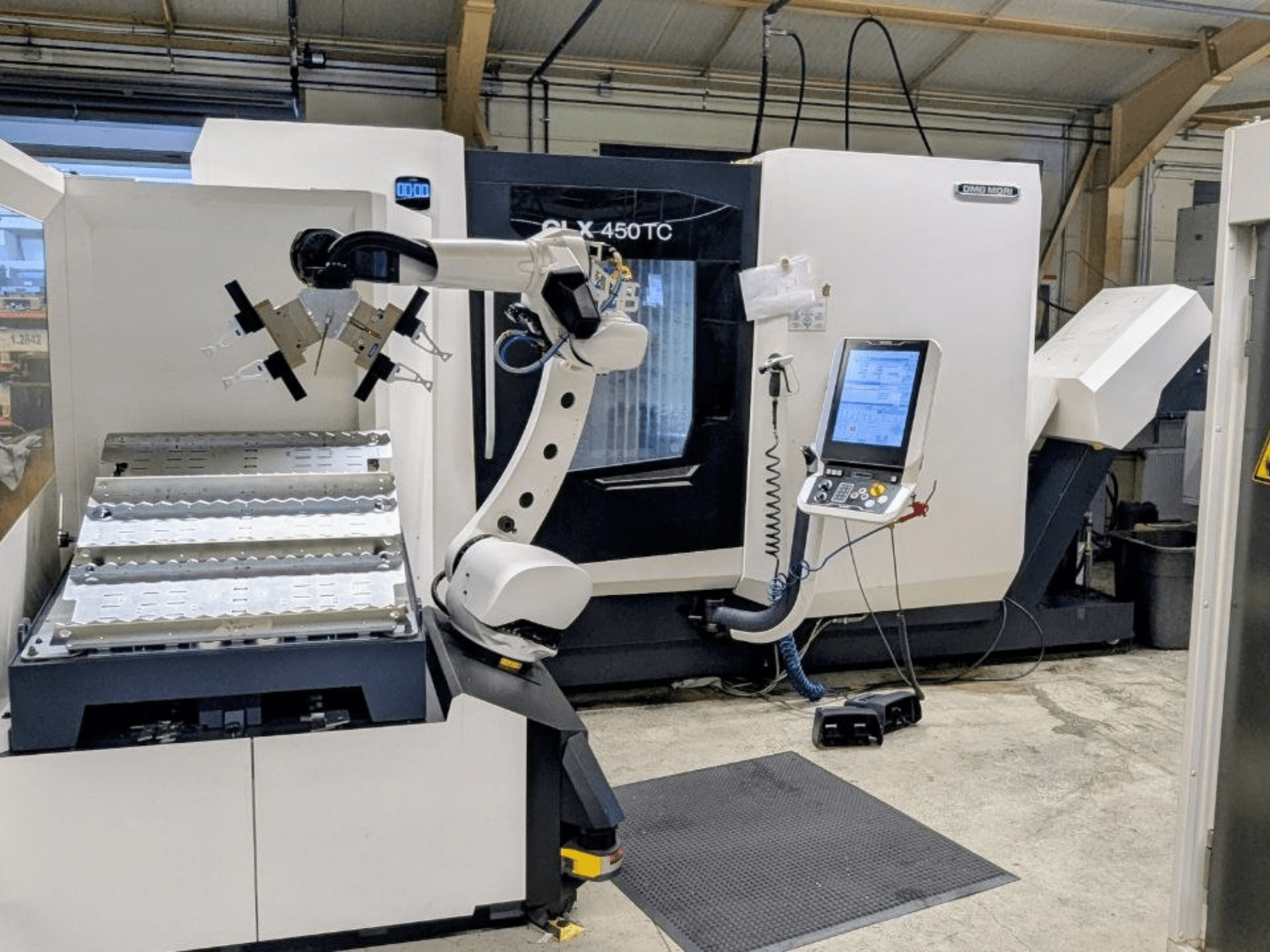

Deze 5-assige DMG MORI CLX 450 TC + Robo2go is in 2021 geproduceerd. De machine heeft een zwenkkraagdiameter van 500 mm, een draaidiameter van 400 mm en een maximale draailengte van 1100 mm. De machine is uitgerust met een krachtige freesspindel met toerentallen tot 12.000 tpm en een gereedschapsmagazijn met 30 posities. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de DMG MORI CLX 450 TC + Robo2go die wij te koop aanbieden. Neem contact met ons op voor meer informatie.
Overzicht
- merk: DMG MORI
- jaar: 2021
- MODEL: CLX 450 TC + Robo2go
- productie-uren: 1992
- toepassingstype: Draaien
- Vestiging: Duitsland
- machinetype: Horizontale draaimachine
- merk bedieningseenheid: SIEMENS
Technische Informatie - DMG MORI CLX 450 TC + Robo2go
Besturingseenheid
- Merk besturing: SIEMENS
- Besturingsmodel: SINUMERIK 840D sl SLIMline
Afmetingen
- Machinehoogte: 2470 mm
- Machinelengte: 5190 mm
- Machinegewicht: 11200 kg
- Machinebreedte: 2110 mm
Beweging
- Aantal assen: 5
- X-as verplaatsing: 300 mm
- Y-as verplaatsing: 500 mm
- Z-as verplaatsing: 1100 mm
Technische specificatie
- Tegen-spindel: Ja
- Aangedreven gereedschappen: Ja
- Spindelvermogen: 10.5 kW
- Spindelsnelheid: 12000 RPM
- Koeling door spindel: Ja
- Gereedschapstations: 30
Extra informatie
Status: demonstratie-/opleidings-/tentoonstellingsmachine
Besturing: Siemens SINUMERIK 840D sl SLIMline, 19" SLIMline multi-touch-display
Draaicirkel boven het bed: 500 mm
Max. draaidiameter: 400 mm
Max. draailengte: 1100 mm
Stangdiameter: 65 mm
Boring hoofdspil: 87 mm
Diameter voorste lager: 130 mm
Kniksnelheid: 485 tpm
Koppel spil (100% belasting): 275 Nm
Koppel spil (40% belasting): 345 Nm
Aansluiting freesspindel: HSK-A63 (DIN 69893)
Toerental freesspindel: tot 12.000 tpm
Vermogen freesspindel (100% belasting): 8,8 kW
Vermogen freesspindel (40% belasting): 10,5 kW
Koppel freesspindel (100% belasting): 73 Nm
Koppel freesspindel (40% belasting): 90 Nm
Houdkoppel (vergrendeld): 850 Nm
Draaibereik: ±120°
Gereedschapsmagazijn: kettingtype
Gereedschapscapaciteit: 30 gereedschappen
Max. gereedschapsdiameter: 78 mm
Max. gereedschapsdiameter met aangrenzende vrije vakken: 125 mm
Extra uitrusting, prijs op aanvraag
Robo2Go flexibel laad-/ontlaadsysteem voor werkstukken met 6-assige industriële robot
Verwisselbare werkstukopslag met laden
Capaciteit: tot 88 werkstukken (Ø ≤ 60 mm); tot 29 werkstukken (Ø ≤ 125 mm)
Laadvermogen robot: tot 35 kg (modules: 10 / 20 / 35 kg)
Grijperbasis: driehoekig met afblaasmondstuk; handmatige drukregeling
3-klauwgrijper voor spantangonderdelen (inwendig/uitwendig)
Minimale werkstuklengte: 20 mm
Diameterbereik extern: Ø20–100 mm (afhankelijk van de module)
Diameterbereik inwendig: Ø65–210 mm
Varianten van de 3-klauwgrijper voor asonderdelen: Ø20–170 mm
Extra 2-klauwgrijpers voor spantang-/asonderdelen: Ø20–80 mm (asonderdelen)
Trays: max. belasting 500 kg; werkstuk Ø20–170 mm; lengte 120–950 mm; tot 5 niveaus
Interfaces: elektrische interface voor Robo2Go, Profibus, extra perslucht, extra Ethernet
Afzonderlijk bedieningspaneel; integratie in de CELOS-besturing
Speciale robotcoating: RAL 9010
Machine voorbereid voor integratie in automatiseringssystemen
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
