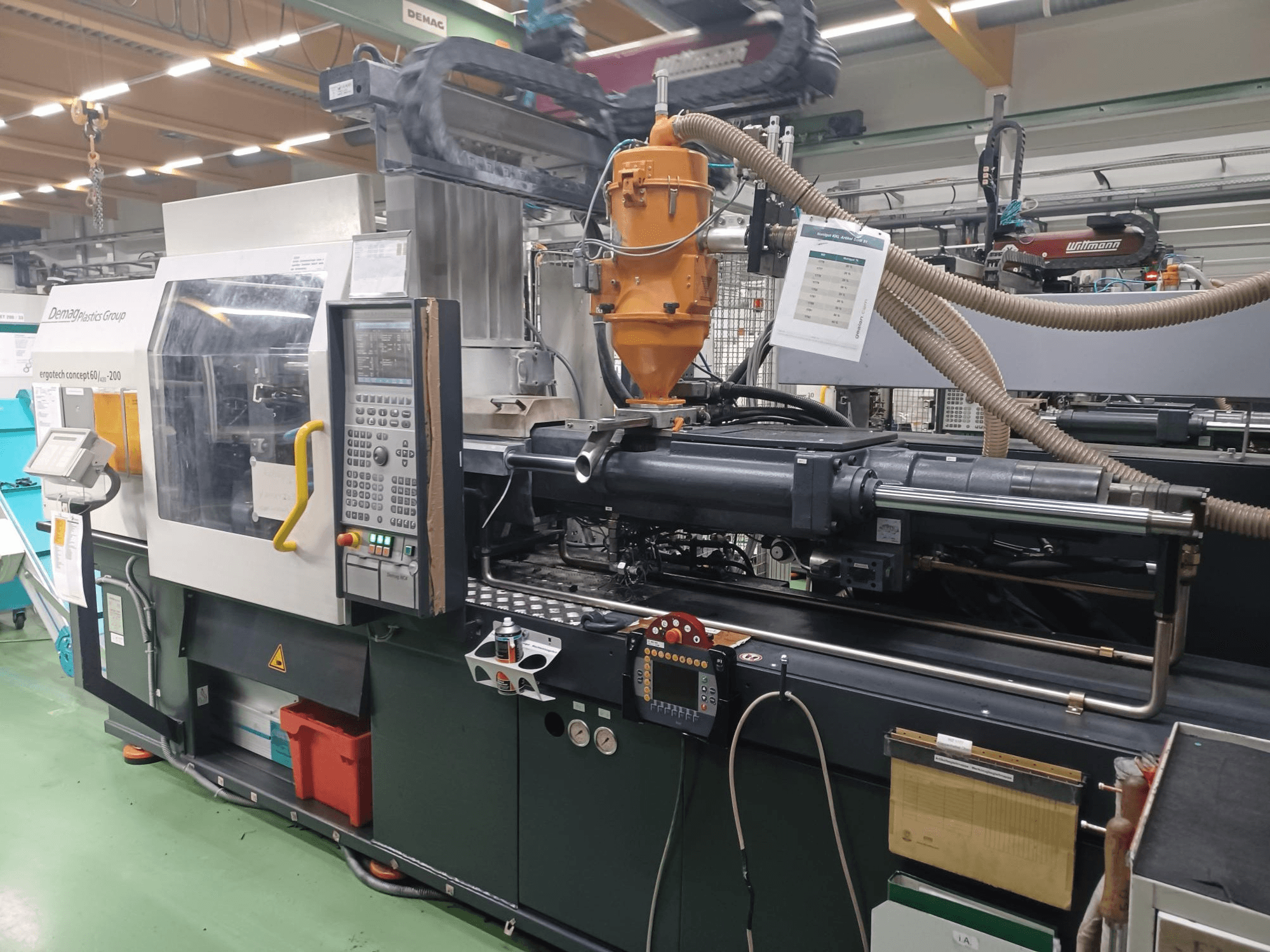

DEMAG - ET60-200 conceptDE-INJ-DEM-2003-00004

• Spaneenheid:

  • Spanstangafstand (H x V): 420 x 420 mm

  • Afmetingen platen (H x V): 530 x 540 mm

  • Min. montagehoogte matrijs: 210 mm

  • Openingsslag: 400 mm

  • Max. gewicht matrijs: 580 kg (bewegende zijde 380 kg / vaste zijde 200 kg)

• Uitwerper:

  • Slag: 125 mm

  • Kracht: 41 kN

  • Terugslagkracht: 15 kN

  • Pneumatische uitwerper: Ja

• Kerntrekregeling: Ja (2 eenheden, aan de kant van de uitwerper/AS)

• Injectie-eenheid 1:

  • Eenheidsgrootte: 200

  • Schroefdiameter: 30 mm

  • Injectiedruk: 1900 bar

  • Slagvolume: 106 ccm

  • Gewicht schot (PS): 94 g

  • Schroef L/D: 20

  • Mondstukradius: 15 mm

  • Gepantserde/slijtvaste injectie-eenheid: Ja

• Procescontrole: SPC (Ja)

• Opmerking: Waarschuwing maximale kraanbelasting: 2 ton

Extra uitrusting

• Robot/verwijderingsapparaat: W621-1381

  • Rijbanen: Y 1200 mm, X 550 mm, Z 1500 mm

• Heetloperbesturing: 7-zone geïntegreerde besturing

• Vormsensoren: Kistler (p=1/t=0)
