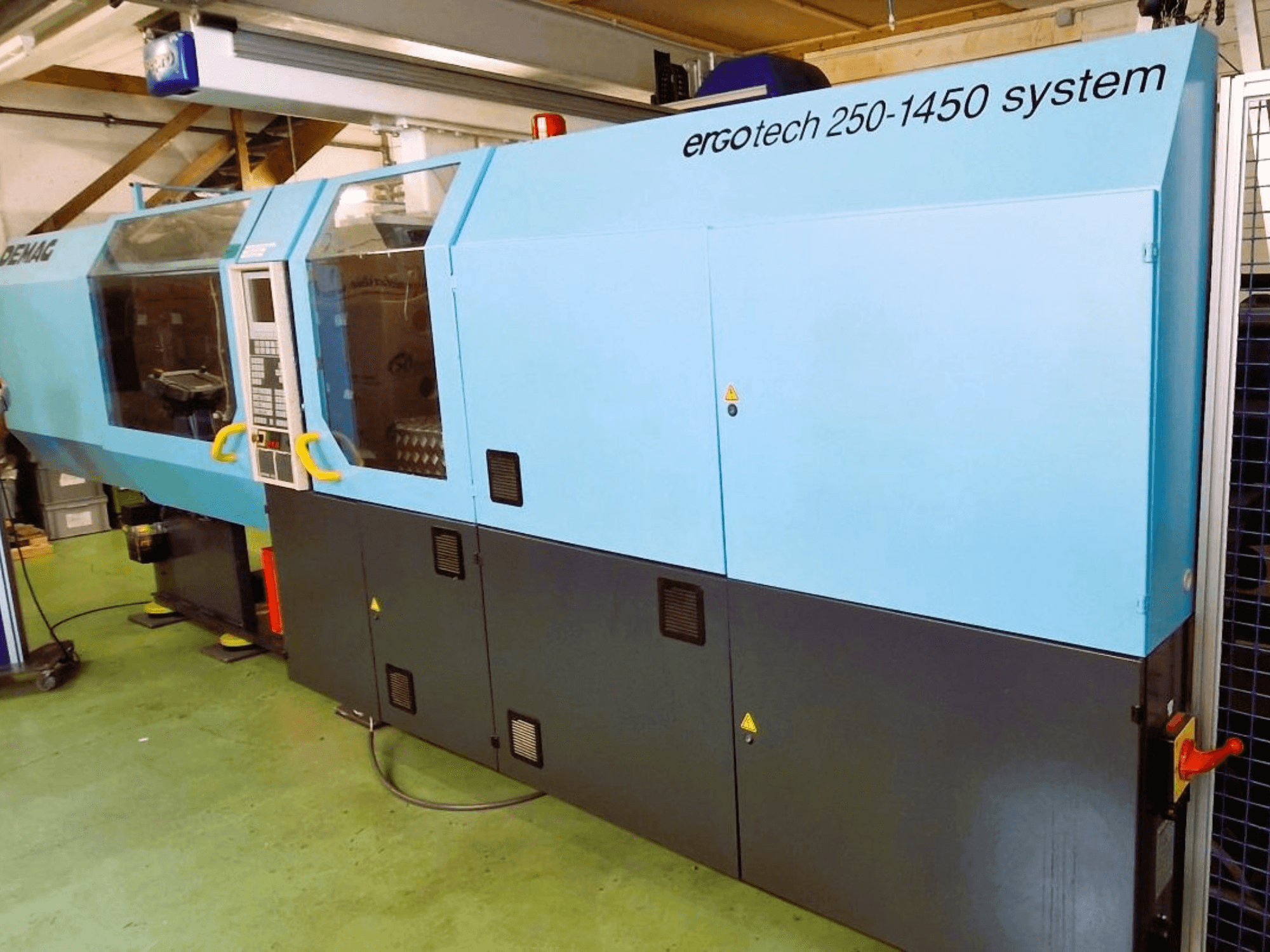

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Spaneenheid:

  • Klemkracht: 2500 kN (houdkracht 2750 kN)

  • Openingsslag max.: 675 mm

  • Hoogte gereedschap/mal: 330-710 mm

  • Vrije afstand tussen verbindingsstaven: 630 × 630 mm

  • Max. afstand tussen gereedschapspanplaten: 950 × 950 mm

  • Max. gewicht matrijs: 3300 kg

  • Uitwerperslag: 200 mm

  • Uitwerpkracht: 80 kN (terugtrekkracht 35 kN)

  • 5-punts dubbele kniehefboom, compact; oliegesmeerde kniehefbomen met geoptimaliseerde pulsen

  • Ondersteuning voor bewegende platen; in hoogte verstelbare bevestigingsplaten voor matrijzen

  • Inductiegeharde trekstangen (4-voudig), bovenste kolommen uitschuifbaar

  • 3 openings- en sluitsnelheden voor matrijzen; klemkracht instelbaar op IBED

  • Hydraulische vormuitwerper; positiemeetsysteem voor matrijsplaten

  • Automatische uitschakeling van de matrijskoeling bij storingen

• Injectie-eenheid:

  • Injectie-eenheid: 1450

  • Schroefdiameters: 50 / 60 / 70 mm (momenteel uitgerust: 70 mm)

  • L/D-verhouding: 20:1 (alle schroefcilinders)

  • Max. doseerslag: 270 mm

  • Actief schroefretoursysteem; hydraulische schroefretractie na houddruk of plastificeren

  • Afzonderlijk verwarmde cilinderzones; 5 zelfoptimaliserende temperatuurcontrolelussen (cilinder & nozzle)

  • Snelheidsregeling via 10 steunpunten (polygoonprofiel)

  • Schroefsnelheidsregeling via 6 stappen

  • Houddrukregeling: 10 stappen (polygoonprofiel)

  • Injectie via verplaatsingsmeetsysteem (snel/creep)

  • Instelbare tegendruk; kussenbewaking tijdens houddruk

  • 2 Spuitgietsysteem met 3 snelheden; uitwerpsnelheid in twee trappen

• Mondstuk:

  • Spuitmond slag max.: 440 mm

  • Dompeldiepte spuitmond: 40 mm

  • Contactkracht spuitmond: 110 kN

• Prestaties/gegevens:

  • Max. onderdeelgewicht (PS): 927 g

  • Capaciteit vultrechter: 110 L

  • Inhoud olietank: 700 L

  • Pompaggregaat: 37 / 45 kW

  • Elektrische aansluiting: 380 V / 50 Hz

• Besturing en HMI:

  • Volledig geregelde spuitgietmachine; modulair ontwerp

  • Energiebesparende DFE hydraulische besturingspomp

  • Cilinderwisselsysteem met automatische gegevensomzetting

  • Ingebouwde hellingsfunctie voor openen/sluiten van matrijs

  • Bedieningsterminal IBED met 10" LCD en 3,5" diskettestation

  • Setpointinvoer in bar, cm³, mm/s of %

  • Grafische ondersteuning voor injectieprofielen

  • PDE-procesgegevensverzameling (20 parameters + 100 cyclusgrafieken); procesbesturing

  • Foutdiagnose in platte tekst

  • Overdracht van procesgegevens naar andere ERGOtech machines

  • Aan/uit-programma met uitwerpspuiten

  • Helpfunctie met diskette

• Interfaces en aansluitingen:

  • EOAT/periferiebus voor apparaataansluiting

  • V24 interface voor hardcopy printer; printerprogramma + hardcopy

  • Handling interface VDMA 24465 (32-polig)

  • Gereedschapbeveiligingsinterface (uitwerpplaatvergrendeling)

  • Gereedschapaansluiting DIN standaard

  • Contactdooscombinatie:

    • 2× 220 V / 2× 380 V + automatische uitschakeling

    • 2× 220 V + 1× 380 V contactdoos (SO)

  • Pneumatische ventielen (3/2) voor montageplaat gereedschap

  • Koelwaterregeling: 8-voudig (uitbreidbaar tot 12-voudig)

  • Visuele storingsindicatie (knipperlicht)

• Lakafwerking:

  • Onderste deel antraciet; bovenste deel blauw/groen/lichtgrijs

Extra uitrusting

• Sepro robot (handling)

  • Horizontale dwarsbeweging X: totaal 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Aandrijving: servomotor

  • Max. verplaatsingssnelheid: 4000 mm/s

  • Uitvoerzijde: achterkant machine

  • Vaste basishoogte ca.: 480 mm

• Materiaal trechter

• Temperatuurregelaar met grafische registratie

• Koelwaterregeling: 8-voudig, uitbreidbaar tot 12-voudig

• Veerkrachtige machinebevestiging (trillingsdempende voeten)
