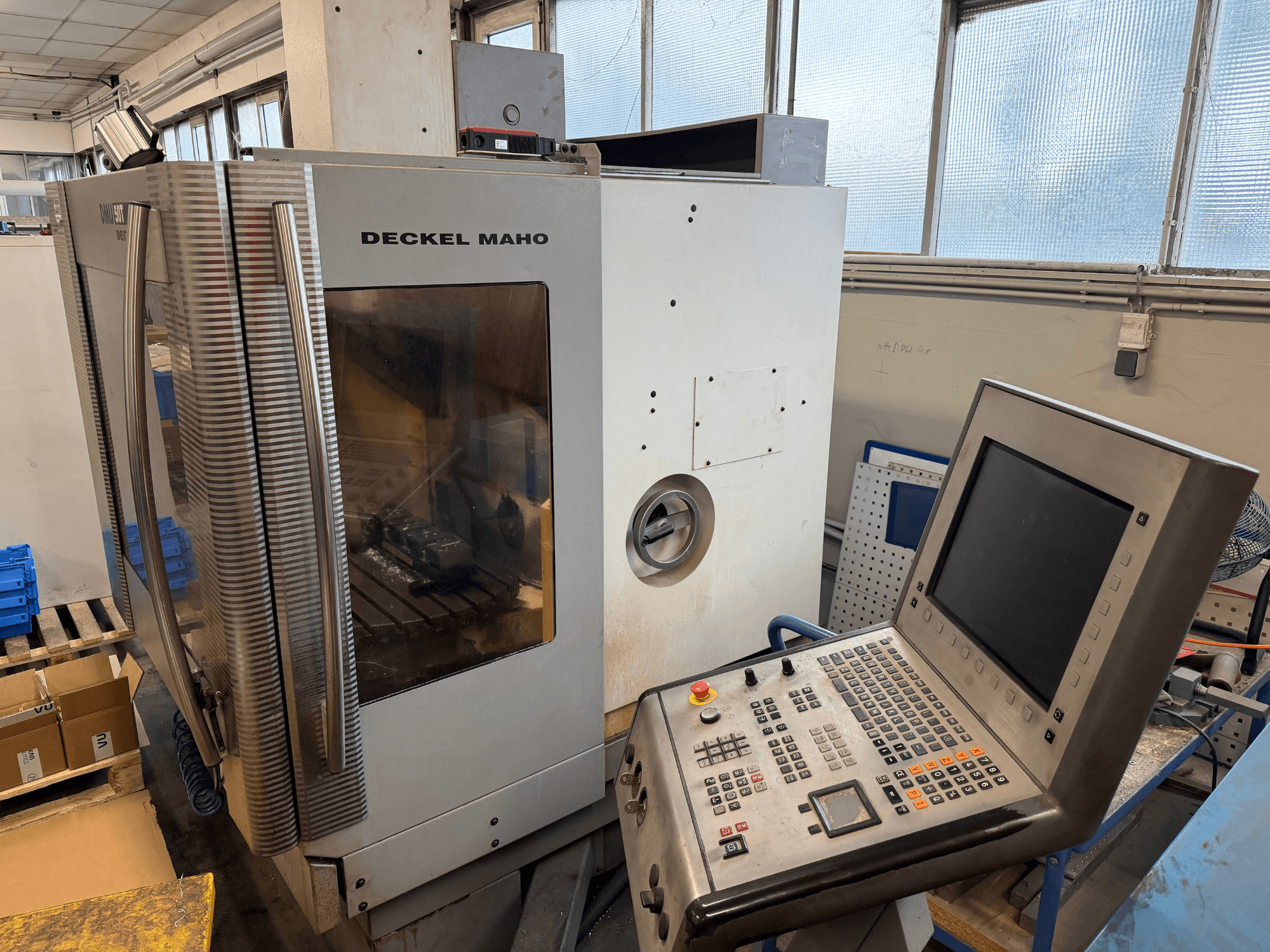

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Toerentalbereik hoofdaandrijving: 20 - 9.000 tpm (traploos regelbaar)

- Vermogen hoofdaandrijving (100% ED): 9 kW

- Vermogen hoofdaandrijving (40% ED): 13 kW

- Gereedschapshouder: SK 40 DIN 69871

- Trekpen: DIN 69872 of ISO 7388/2 type A

- Capaciteit gereedschapswisselmagazijn: 16 vakken

- Max. gereedschapsdiameter: 80 mm (130 mm bij vrije aangrenzende vakken)

- Max. gereedschapslengte vanaf spilneus: 290 mm

- Max. gereedschapsgewicht (automatische wisseling): 6 kg

- Max. totaalgewicht gereedschap in magazijn: 80 kg

- Stijf opspanningsoppervlak van de tafel: 700 x 500 mm

- Zwenkbereik tafel (B-as): +95° / -10°

- Draaibereik tafel (C-as): 360°

- Max. toegestane tafelbelasting: 200 kg

- Aanstuur snelheid (X, Y, Z): traploos instelbaar tot 10.000 mm/min

- Snelle verplaatsing (X, Y, Z): 12 m/min

- Invoerresolutie (X, Y, Z): 0,001 mm

- Positietolerantie (X, Y, Z): 0,010 mm

- Bedrijfsspanning: 400 V AC (+6% / -10%), 3N/PE, 50/60 Hz

- Opgenomen vermogen (100% ED): 17 kVA

- Nominale stroom (100% ED): 28 A

- Aanbevolen netzekering: 35 A

- Pneumatische toevoerdruk: 5,5 - 8,0 bar

- Persluchtverbruik (zonder blaaslucht): 7 m³/h

- Persluchtverbruik (met gereedschapsblaaslucht): 20 m³/h

- Max. opstellingsgewicht (machine + werkstuk + gereedschap + koelvloeistof): ca. 3.400 kg

- Meegeleverde uitrusting: elektronisch handwiel HR 410 (optioneel), centraal smeersysteem, koelvloeistofunit, gereedschapslijsthouder op de behuizingswand
