- Gebruikte CMS ARES-3618-TR-PX5-Z1200 | portaalmolen te koop

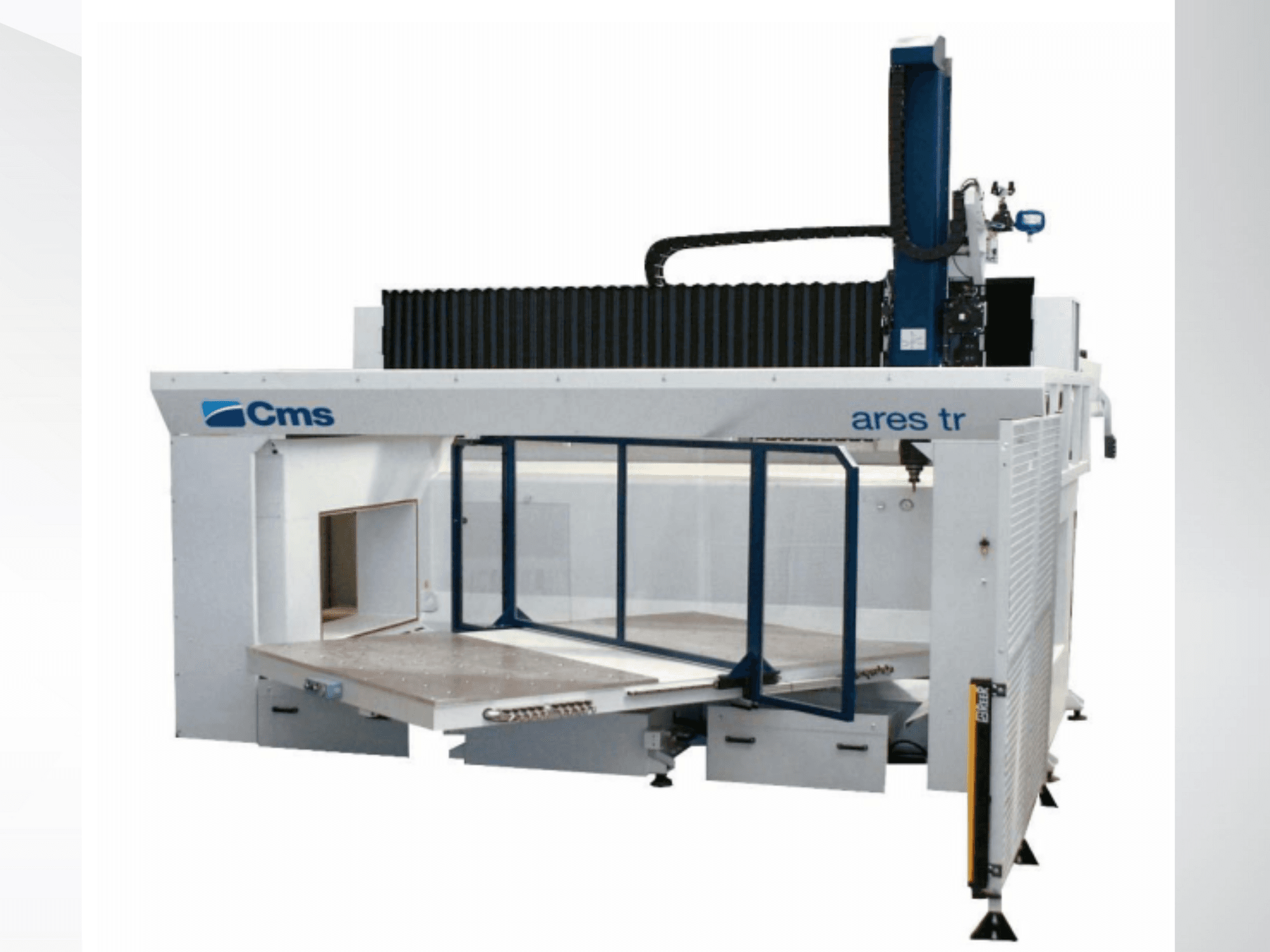

Deze 5-assige CMS ARES-3618-TR-PX5-Z1200 werd vervaardigd in 2022. Hij heeft een ontwerp met beweegbare brug, vaste tafel en alle assen zijn geïnterpoleerd. De machine biedt een snelle verplaatsing van 80 m/min (X, Y) en 70 m/min (Z), met een spindelsnelheid tot 24.000 tpm. Het NC-gestuurde platform met twee tafels vergroot de veelzijdigheid. Als u op zoek bent naar freesmogelijkheden van hoge kwaliteit, overweeg dan de CMS ARES-3618-TR-PX5-Z1200 machine die we te koop hebben. Neem contact met ons op voor meer informatie.
Overzicht
- merk: CMS
- jaar: 2022
- MODEL: ARES-3618-TR-PX5-Z1200
- toepassingstype: Frezen
- Vestiging: Verenigde Staten
- machinetype: Portaalfreesmachine
- merk bedieningseenheid:
Technische Informatie - CMS ARES-3618-TR-PX5-Z1200
Beweging
- B-as max: 120°
- C-as: 270°
Extra informatie
Aanvullende informatie
Assen: 5
Type: 5-assig hoogtoerig portaalbewerkingscentrum
Structuur: Ontwerp met beweegbare brug; vaste tafel; alle 5 assen geïnterpoleerd
Besturing: FANUC 31i-B5
Kenmerken: Dubbele controle veiligheid, snelle vloeiende TCP, 3D snijdercompensatie, helicale interpolatie, gezwenkt werkvlak, schaling, enz.
PC: HP industriële pc, Windows 7 (32-bits), 2 GB RAM, 250 GB HDD
Spilvermogen: 15 kW (S1) / 19 kW (S6-40%)
Max. toerental: 24000 rpm
Koppel: 12,1 Nm (S1) / 15,4 Nm (S6)
Koeling: Vloeistof (gesloten circuit)
Interface gereedschap: HSK 63F
Lagers: Keramisch (voor en achter)
Snelle verplaatsing: 80 m/min (X, Y) / 70 m/min (Z)
Versnelling: 3 m/s²
Nauwkeurigheid (VDI-DGQ 3441):
X: ±0,055 mm | Herhaalbaarheid ±0,027 mm
Y: ±0,040 mm | Herhaalbaarheid ±0,020 mm
Z: ±0,080 mm | Herhaalbaarheid ±0,040 mm
Gereedschapmagazijn:
Type: 8-stations automatische gereedschapswisselaar
Gewicht gereedschap: 3 kg (max. 20 kg totaal)
Max gereedschapdiameter: 200 mm
Max gereedschapslengte: 265 mm (achter) / 165 mm (voor)
Draaitafel: NC-gestuurd platform met twee tafels (rotatietijd ~7 s)
Tafelafmetingen: 2 × (2400 × 1115 mm)
Vacuümtafels: 2 × (1900 × 1100 mm), aluminium, 28 mm dik
Vacuümsysteem: 2 × droge roterende pompen, 100 m³/h elk, 3 kW per pomp, 10 aansluitingen per spruitstuk, 2 spruitstukken totaal
Minimale smeringseenheid: Olienevel met tank van 3 liter
Uitlijnsysteem: RENISHAW TS27R + gekalibreerde balk
Geïoniseerde luchtblazer voor statische verwijdering
Balgbescherming: X/Y-balg + dubbele Z-schrapers
Elektrische kast: IP54, geklimatiseerd
Persluchtsysteem: 6 bar (90 PSI)
Machinekleuren: RAL 7035 (lichtgrijs) & RAL 7037 (stofgrijs)
Stroomvereisten:
Spanning: 480 V ±5%, 3 fasen, 60 Hz (UL-transformator inbegrepen)
Geïnstalleerd vermogen: ca. 50 kW
Meegeleverde accessoires:
8 × HSK 63F gereedschaphouders
8 × ETS 32/40 spantangen
Instelapparaat voor gereedschap
Standaard sleutels en sleutels
CD-handleidingen (machine en bediening)
*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
