➤ Gebruikte CHIRON FZ 18 W Te koop | gindumac.com

Toon in de originele taal

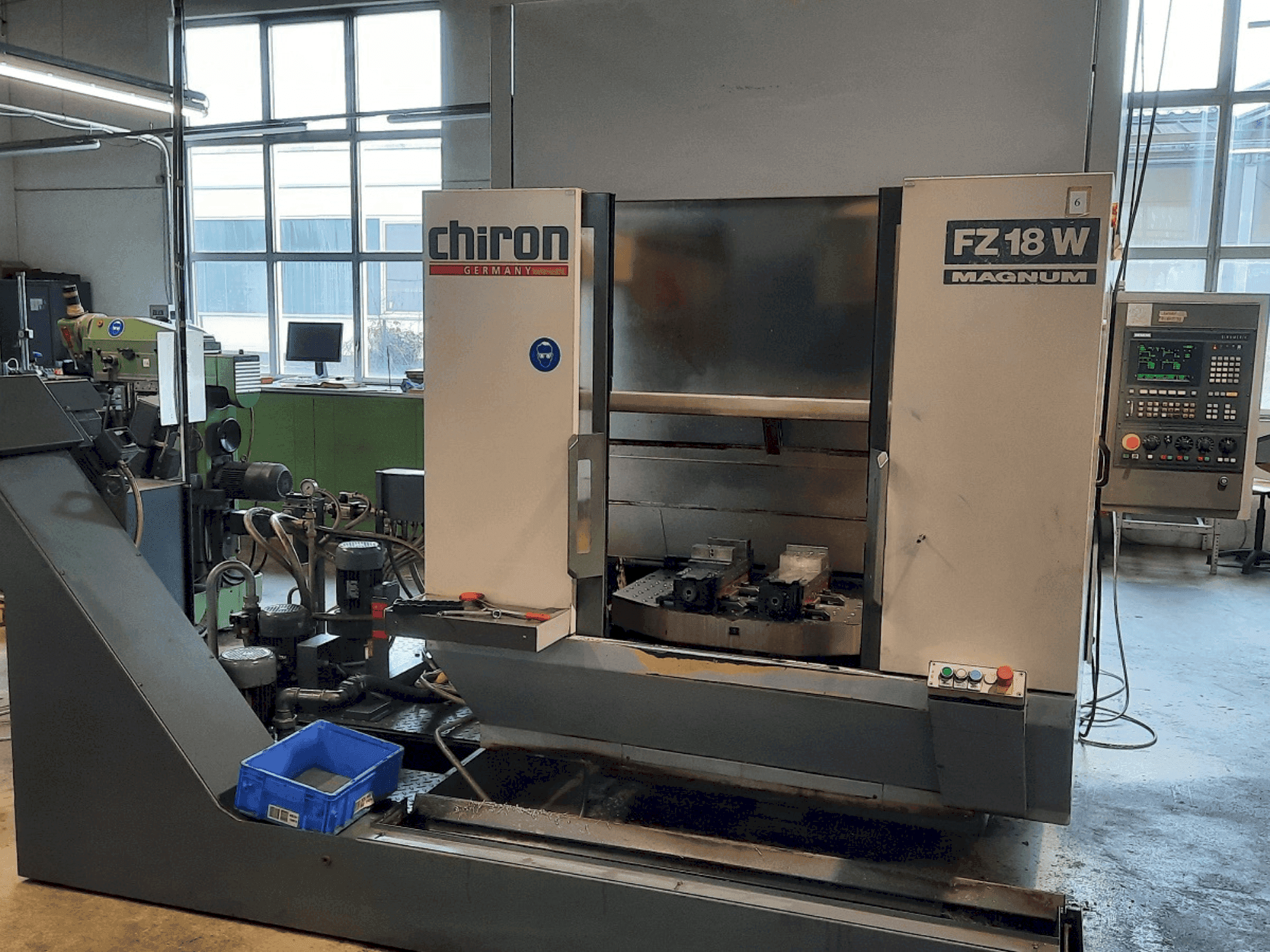

Deze 4-assige CHIRON FZ 18 W werd vervaardigd in 1996 en heeft een robuust ontwerp van een verticaal bewerkingscentrum. De machine heeft een hoofdspilaandrijving tot 13 kW, een snelle verplaatsingssnelheid van 30 m/min en een automatische gereedschapwisselaar met hoge capaciteit en 20 posities. De machine ondersteunt complexe bewerkingen met de SINUMERIK 810M besturing voor nauwkeurig 3D contouren maken. De machine is ideaal voor veeleisende omgevingen en heeft ook dubbele spanentransporteurs met een geavanceerd koelsysteem. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

merk: CHIRON
jaar: 1996
MODEL: FZ 18 W
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Verticaal bewerkingscentrum
merk bedieningseenheid: SIEMENS

Technische Informatie - CHIRON FZ 18 W

Besturingseenheid

Merk: SIEMENS
Model: Sinumerik 810M

Hoofdaandrijving

Toerentalbereik spindel: 20 - 7100 rpm 1/MIN
Motorvermogen spindel: 13 kW
Aantal assen: 4

Beweging

X-as Beweging: 630 mm
Y-as Beweging: 400 mm
Z-as Beweging: 425 mm

Gereedschap

Maximum gewicht: 5 kg
Maximale gereedschapsdiameter: 65 mm

Aanvullend Materiaal

- 2.2 Spanentransporteurs: Schraperband, loshoogte 1050 mm
- Stalen bekleding: In alle assen

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Spindelkoppel: 300 nm
- - Snelle verplaatsingssnelheid: 30 m/min
- - Feed aandrijving: ac servomotor, indirect positiemeetsysteem
- - Klemvlak: 2 x 850 x 470 mm met schroefdraad en boorpatroon
- - Max. Transportbelasting per zijde: 250 kg (tot 400 kg met verlengde tijd)
- - Werkstukwisseltijd: ca. 4. 0 s, oplopend tot ca. 7 s bij maximale belasting
- - Automatische gereedschapswisselaar: 20 gereedschapsposities
- - Gereedschapsspecificaties: steile conus 40 din, diameter 65 mm, diameter met vrije aangrenzende posities 180 mm, gewicht 5 kg
- - Wisseltijd gereedschap: 0. 9 s // chip-to-chip-tijd: 2. 4 s
- - Koelvloeistofsysteem: 500-liter tank, met n-pomp (200 ltr/min bij 1. 5 bar) en hd-pomp (20 ltr/min bij 20 bar), hd-circuit met 60 um reiniging

Extra informatie

- Veiligheid: Elektrisch beveiligde geschroefde spatbescherming met laaddeur Hoogte: Ca. 2600 mm boven vloer, inclusief machineverlichting Bedieningspaneel: Mini-bedieningspaneel met start- en bevestigingstoets voor palletorganisatie Besturingseenheid Type besturing: SINUMERIK 810M - 3-assige contourbesturing Programmageheugen: 32000 tekens (ca. 28000 tekens vrij beschikbaar) Opmerkelijke functies: Boorcycli G81-G89, Cirkelvormige interpolatie, Programmaherstart, Subroutinetechniek met parameters, Bedieningshandleiding, Gelijktijdige programmering, Poolcoördinaten, Gereedschapsoffset, Compensatie snijpunt/snijradiusbaan, Nulpuntoffset, 3D-interpolatie, Directe programmering spiltoerental, Afschuinen en radii invoegen, RS 232C-aansluiting, NC-diagnose, Machinediagnose

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
