CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Name: CHIRON FZ 12 KW
Brand: CHIRON
SKU: DE-MIL-CHI-2012-00002
Price: 189000 EUR
Availability: InStock

189.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Gebruikt CHIRON FZ 12 KW systeem te koop | gindumac.com

Toon in de originele taal

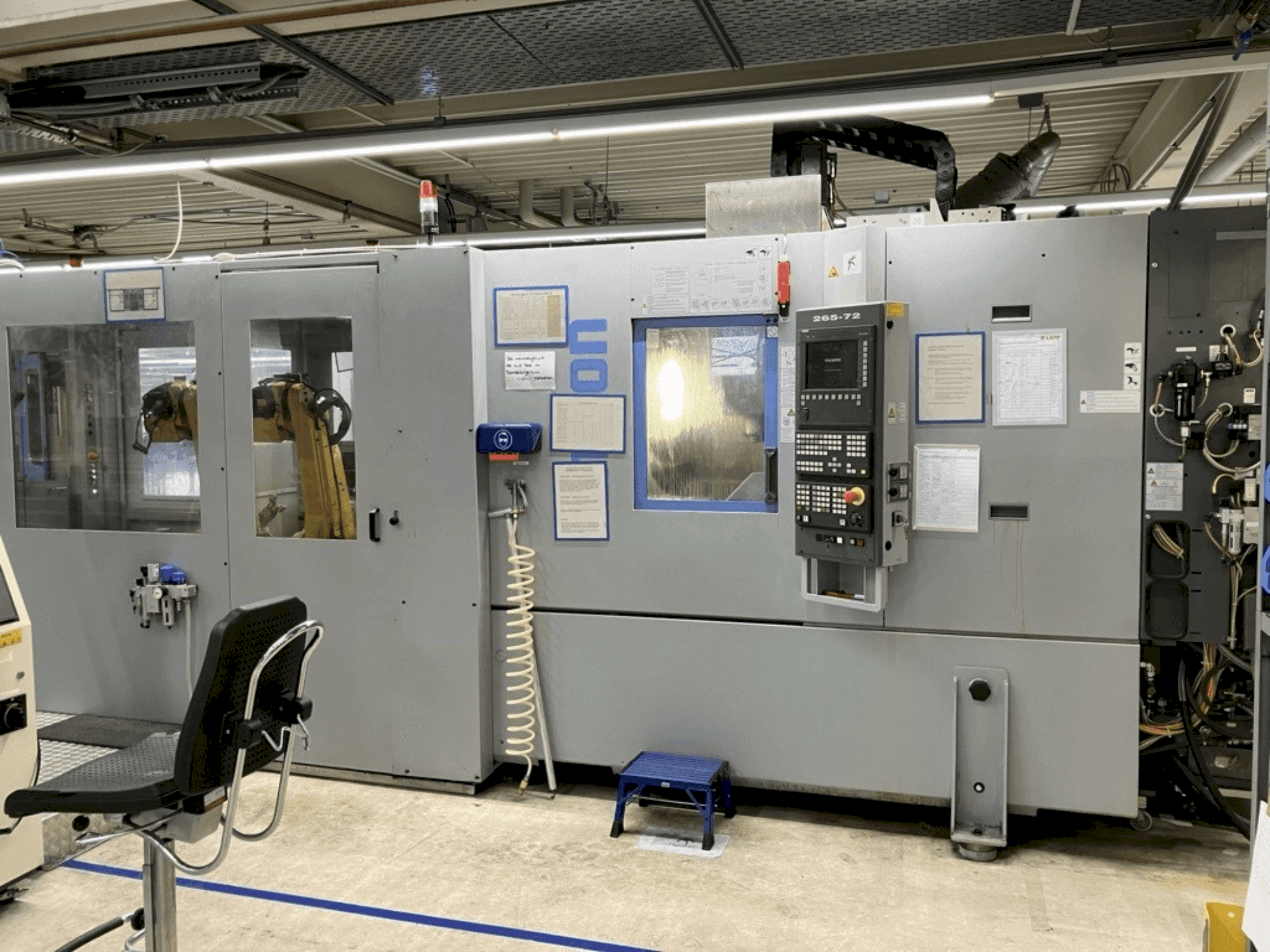

Het systeem bestaat uit: 2 x CHIRON FZ 12 KW (2012) + 2 x Fanuc LR Mate 200iC (2011) + 2 x Fanuc M - 20iA (2011) + Waschstraße. De machine heeft een hogesnelheidspil met een maximumsnelheid van 12.000 tpm en een snelle verplaatsingssnelheid tot 60 m/min op de Z-as. Elke machine heeft een automatische gereedschapwisselaar met 24 sleuven en kan een tafelbelasting aan tot 500 kg. Ideaal voor precisiebewerkingen. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

merk: CHIRON
jaar: 2012
MODEL: FZ 12 KW
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Verticaal bewerkingscentrum

Technische Informatie - CHIRON FZ 12 KW

Hoofdaandrijving

Toerentalbereik spindel: 12000 1/MIN
Gereedschap taper: HSK-A 50
Aantal assen: 3
Maximaal laadvermogen: Up to 5 kg

Beweging

X-as Beweging: 550 mm
X-as Snelle verplaatsing: 40 m/min
Y-as Beweging: 320 mm
Y-as Snelle verplaatsing: 40 m/min
Z-as Beweging: 360 mm
Z-as Snelle verplaatsing: 60 m/min

Tafel

Tafelbelasting: 500 kg

Gereedschap

Maximum gewicht: 5 kg

Extra informatie

Voordelen van de machine

Technische voordelen van de machine

Gestuurde assen: 6 assen
Bereik: 704 mm
Versnelling/vertraging: 0 tot 12000 min-1 in 0. 6 seconden
Klemoppervlak: 820 x 440 mm²
Boorcapaciteit in st 60: Ø 16 mm
Tikken: m 16
Freescapaciteit in st 60: 80 cm³/min
Versnelling: x & y-as 0. 7 g, z-as 1. 0 g

Extra informatie

Beweging Asbewegingsbereik en -snelheid: J1: 340°/360° (optie) bij 350°/s J2: 200° bij 350°/s J3: 388° bij 400°/s J4: 380° bij 450°/s J5: 240° bij 450°/s J6: 720° bij 720°/s Toelaatbaar belastbaar moment: J4 & J5: 11,9 Nm J6: 6,7 Nm Herhaalbaarheid: +/- 0,02 mm Maximale snelheid J1: 195°/s J2: 175°/s J3: 180°/s J4 & J5: 400°/s J6: 600°/s Toelaatbaar belastbaar moment J4 & J5: 7,7 Nm J6: 9,8 Nm Gereedschap Automatische gereedschapswisselaar: Gereedschapshouders: 24 Wisseltijd gereedschap: ca. 0,9 s Spaan-tot-spaan tijd: ca. 2,4 s De werkstukken worden aangevoerd via een geautomatiseerd toevoersysteem en achtereenvolgens in de Chiron bewerkingscentra geladen door twee Fanuc industriële robots. Zodra de bewerkingsprocessen zijn voltooid, worden ze weer verwijderd. De robots brengen de onderdelen vervolgens over naar een transfersysteem, dat ze naar het nageschakelde reinigingssysteem transporteert. De geïntegreerde wasstraat zorgt voor een betrouwbare reiniging van de onderdelen in overeenstemming met de gedefinieerde reinheidsspecificaties. Na het wasproces nemen twee synchroon werkende Fanuc-robots de gereinigde onderdelen over in het achterste deel van het systeem. Afhankelijk van de processpecificaties worden deze automatisch gepalletiseerd of verder verwerkt in een nageschakelde stap, bijvoorbeeld door middel van klinken. Het hele systeem werkt volledig automatisch.

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
