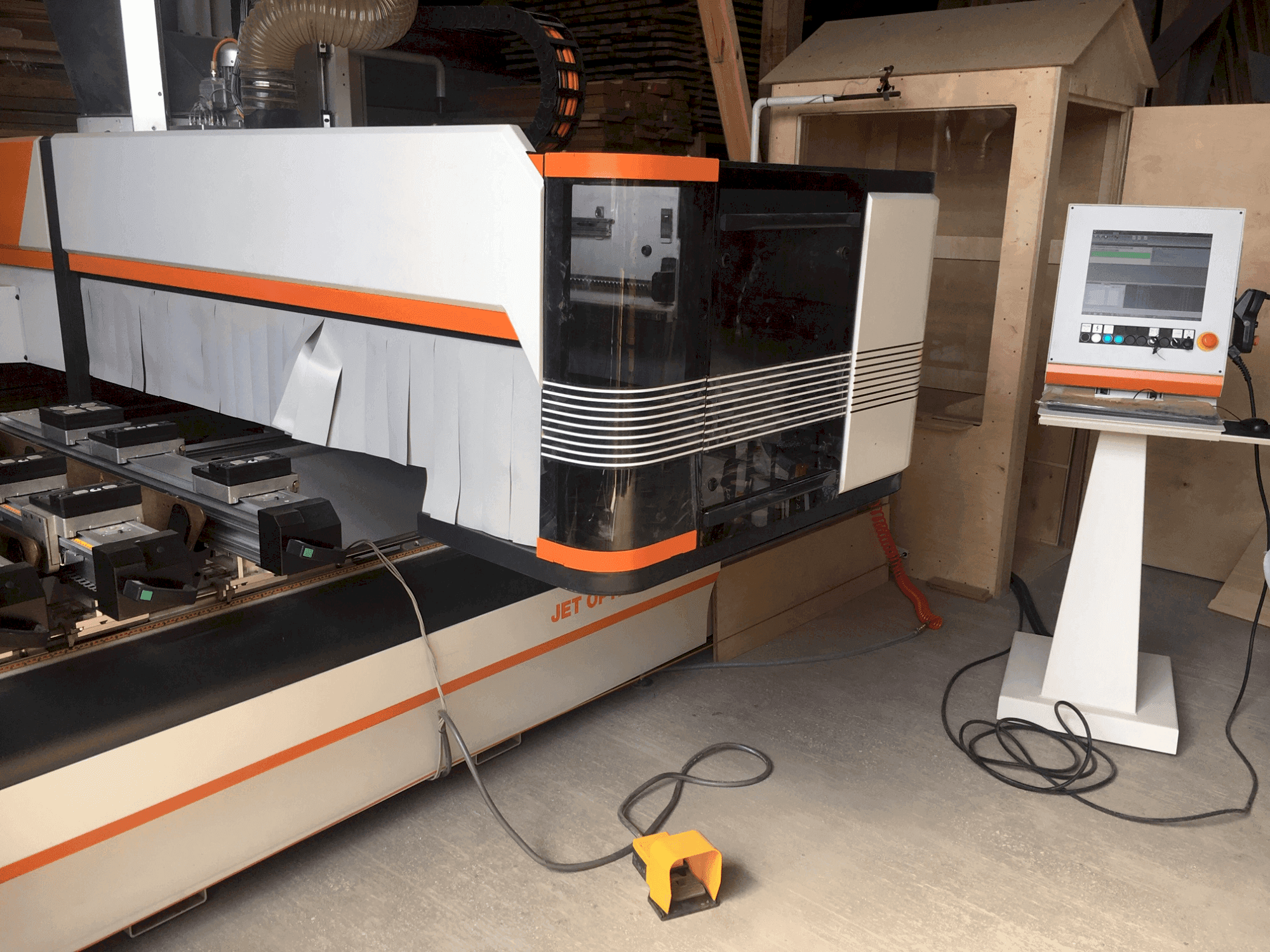

BUSELLATO Jet Optima T5

Voordelen van de machine

• Technische voordelen van de machine:
  • - De axiale z-as werkhoogte van de machine is 180 mm. De actuele positioneringssnelheden van de assen zijn als volgt: x-as: 70 m/min y-as: 60 m/min z-as: 30 m/min
  • - Belangrijkste functies zijn onder andere: geïntegreerde cad met reflectie-, rotatie- en herhalingsfuncties.
  • - Het besturingssysteem maakt real-time besturing van de machine mogelijk, automatische besturing van de werksnelheid met routeoptimalisatie, automatisch gecentraliseerd smeersysteem.
  • - Weergave van 2d en 3d afbeeldingen van werkstukken, rond gereedschapsmagazijn hsk 63 met 12 gereedschappen.
  • - Parametrisch programmeren waarmee wiskundige, goniometrische, inverse goniometrische en logische formules kunnen worden gebruikt, met 300 variabelen voor het uitvoeren van deze formules.
  • - Horizontale en verticale aanzichten bekijken en roteren, automatische verlaging van de aanvoersnelheid op basis van de werking van de omvormer.
  • - Eenvoudige en multifunctionele programmering in meerdere weergaven, lineair gereedschapsmagazijn hsk 63 met 10 gereedschappen.
  • - Automatische snelheidsregeling voor het inschakelen van het gereedschap, y-asbeweging wordt vergemakkelijkt door kogelomloopspindels.
  • - Gereedschapsparameters ophalen uit het programma, x-as verplaatsen via een convex gebogen tandheugelcontact.
  • - Programmeren op hoger niveau (if-end-if) met macro's, importeren van dxf-bestanden in ascii-formaat.
• Kwalitatieve Machine-voordelen.:
  • - Automatische gereedschapsradiuscorrectie, boorkop 18m (8x + 5y), 6 horizontale boren (4x - 2y), cirkelzaag: 120 mm.
  • - Gereedschapsbaanoptimalisatie tussen bewerkingen, 5-assige "jet 5" watergekoelde kop met hsk 63 gereedschapopspanning, b: +185° tot -95°, c: +/- 360°, werkgebied: 3050 x 1250 mm.
  • - Grafische weergave van gereedschapbibliotheekinstellingen, weergave van spindelsnelheid en aggregaatposities.
  • - 2d-simulatie en software die cyclustijden, besturings- en diagnosesynopses berekent voor eenvoudigere machinebediening.
  • - Grafisch afdrukken en printen van geprogrammeerde werkstukken met isocodes, software voor machinebesturing genesis evolution.
  • - Programma's kunnen eenvoudig worden bekeken met de "preview" functie, elektrisch gelast machineframe en bewegende console met versterkte, geribbelde staallegering platen, speciaal versterkt op de meest belaste punten.
  • - Functies voor handmatige diagnose en machinediagnose met realtime reparatiesuggesties en grafische ondersteuning.
  • - Grafische ondersteuning tijdens het programmeren van de machine. Herhalen van programmalijsten en uitvoeren van aangepaste programma's.
  • - Importeren van isotekstbestanden, "hold"-functie met veiligheidsmat, z-asbeweging vergemakkelijkt door kogelomloopspindels.
  • - Bewerken langs curven en bogen voor tekenhoogte, spatiëring, regelafstand en letterafstand, "sc" elektrodespindel 11 kw - snelheid 20. 000 tpm hsk, pc-console met windows-besturingssysteem, 17" lcd-monitor.

Extra informatie

• - De machine-uitrusting omvat: Jet Cad besturingssoftware. Vacuümpomp van 90 m3/u. Gecentraliseerd afzuigpunt. 6 "IMC"-balken. 6 vacuümbekers van 80x155 mm. 6 vacuümbekers van 55x155 mm.
