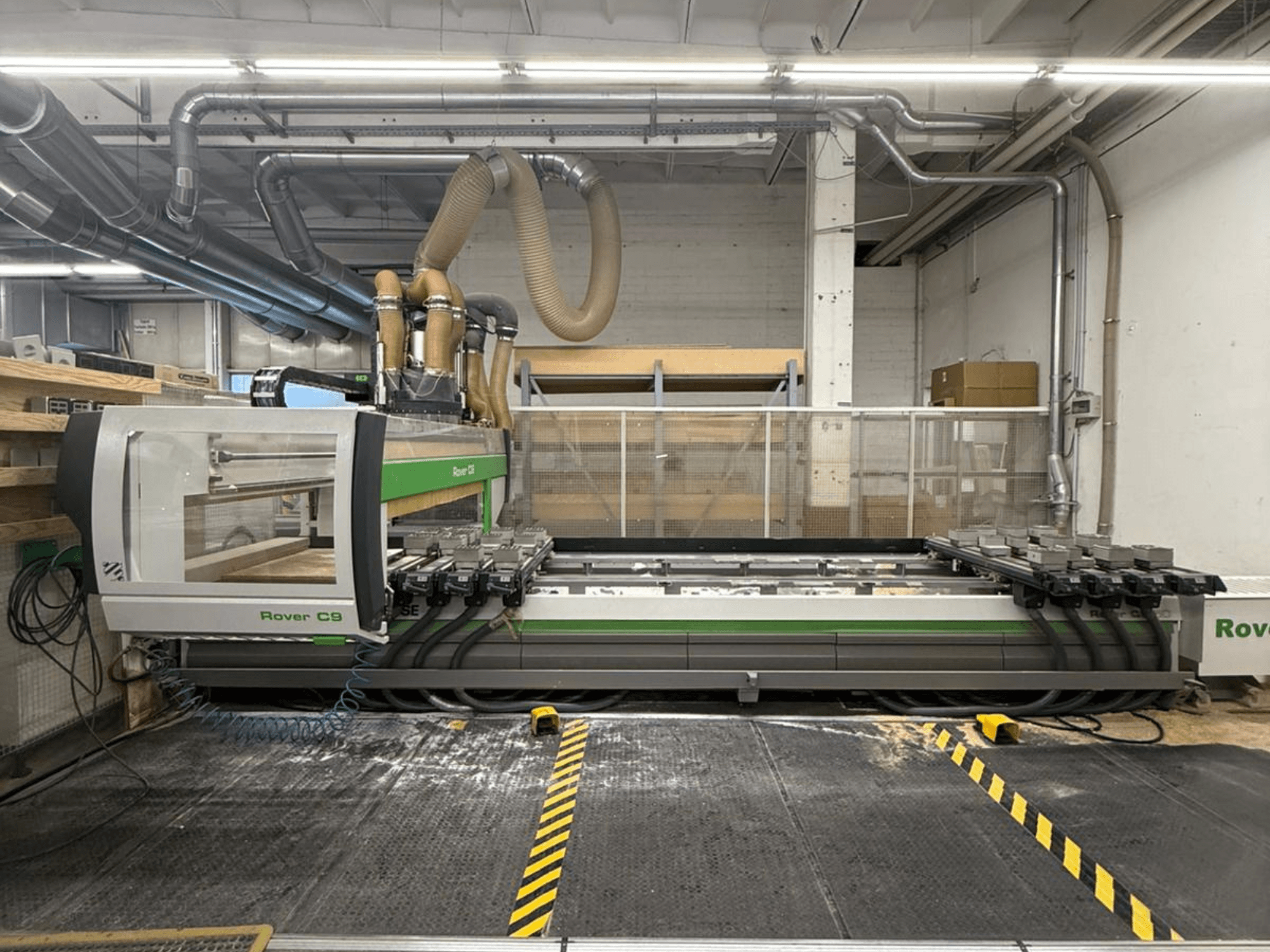

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Werktafel en klemming

• 8 ATS plaathouders (L = 1525 mm) en 24 geleiderails

• Automatische positionering van plaathouders en geleiders (EPS X-Y)

• Pneumatisch sluitsysteem, verdeeld in 2 werkgebieden in X

• 8 referentieaanslagen achteraan, slag 115 mm

• 8 aanslagen, slag 140 mm, gepositioneerd op 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 aanslagen, slag 140 mm, gepositioneerd op 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 zijaanslagen, slag 140 mm (2 links + 2 rechts), met pneumatisch systeem

• 4 verwijderbare middenaanslagen, slag 140 mm (2 links + 2 rechts), met pneumatisch systeem

• Sensor voor detectie van neergelaten aanslagen

• Pneumatisch systeem voor hefstanghouders

• 6 hefstanghouders voor eenvoudig laden (modules H = 74 mm)

Vacuüm

• Vacuümsysteem voor een pomp van 250 m3/u

• 250 m3/h draaischuifvacuümpomp voor standaard vacuümsysteem

Bewerkingseenheden en configuratie

• Samenstelling C3-A1:

  • Apparaat voor montage van spaanafleiders met pneumatische of inductieve sensoren op een 5-assige bewerkingseenheid

  • Flens voor montage van units op een bewerkingseenheid met 5 interpolerende assen (units alleen bruikbaar als de elektrische spindel verticaal staat)

• Samenstelling C3-P2:

  • Extra Z-slede voor achterste werkunits, bestuurd door een onafhankelijke Z-as

  • BH 42 L boorkop

  • Kettinggereedschapwisselaar met 22 posities (180 mm hartafstand)

  • IJzeren grijper voor spaanvanger met pneumatische of inductieve sensor, gepositioneerd in de kettingwisselaar

  • RH spaanvanger met inductieve sensor voor standaard elektrische spindel of 15 kW 5-assige elektrische spindel (apparaat voor spaanvanger vereist; flens voor montage-eenheden vereist bij gebruik van een 5-assige elektrische spindel; C-as vereist bij gebruik van een standaard elektrische spindel)

Systemen

• Automatisch smeersysteem

• Besturingseenheid met 5 interpolerende assen

Extra uitrusting

• Transportband voor het afvoeren van spanen en afvalstukken (spanentransporteur)

• Vloeistofkoeleenheid voor vloeistofgekoelde systemen (kan twee elektrische spindels koelen, of één elektrische spindel plus één vloeistofgekoelde boorkop)

Opmerking: De technische gegevens en beschrijvingen komen uit de originele orderbevestiging en dienen alleen ter informatie; ze zijn niet bindend.
