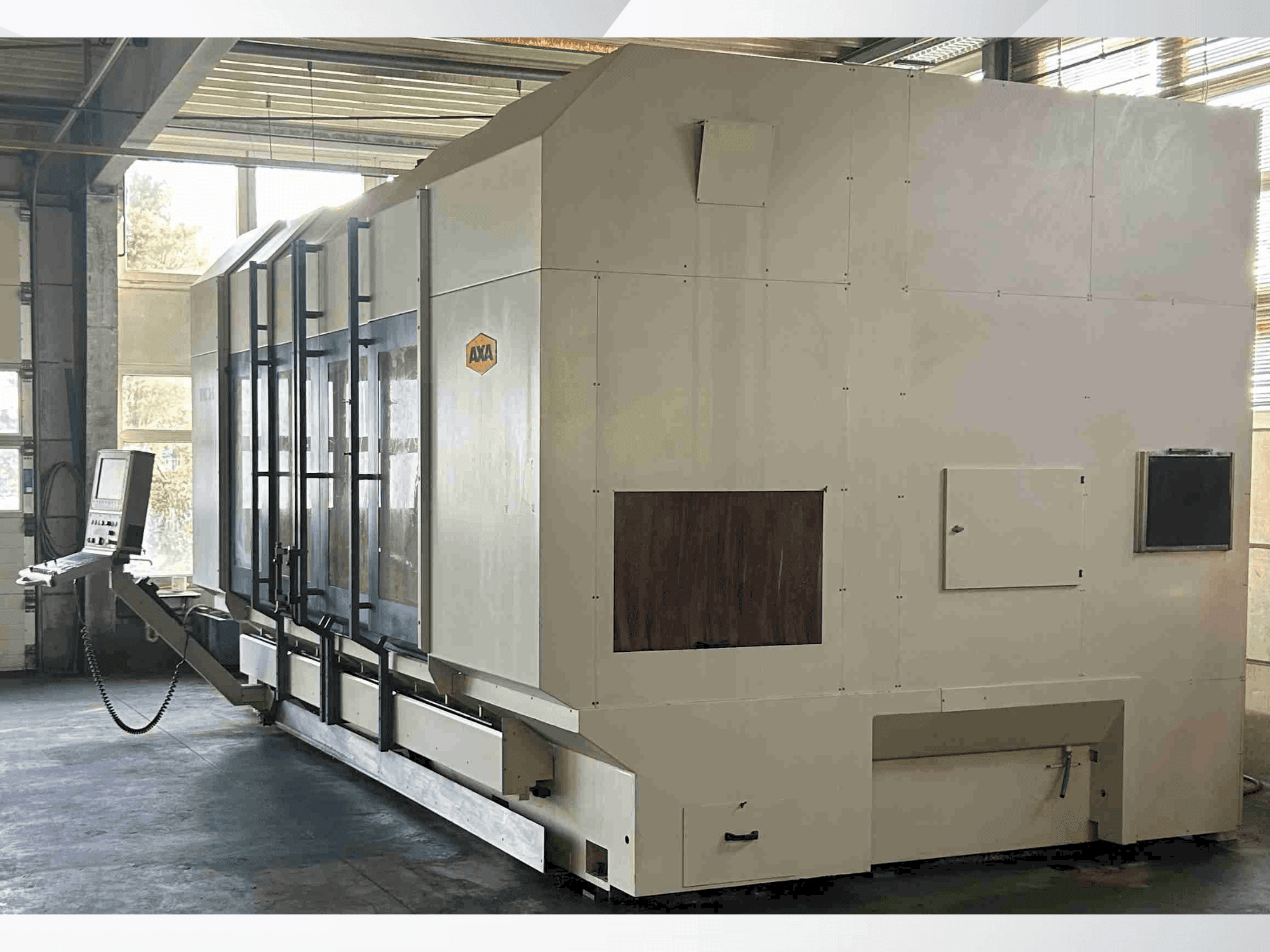

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Aanvullend Materiaal

• - Machines worden geleverd met C-as en een +/-100º B-as kop.

Extra informatie

Voordelen van de machine

• Technische voordelen van de machine:
  • - Max. Koppel bij 40%: 143 (-255) nm
  • - Max. Vermogen bij 40%: 30 (40) kw
  • - Koelmiddeltoevoer via spindel: 40 bar
  • - Max. Toevoerkracht: 9000 n
  • - X-as verplaatsing: 1760 - 9000 mm
  • - Pendelverplaatsing: ong. X-verplaatsing/2 - 500 mm
  • - Y-as verplaatsing (horizontaal/verticaal): 700 (900) mm
  • - Z-as verplaatsing (horizontaal/verticaal): 850 (950) mm
  • - Afstand tafel tot spilneus (horizontaal/verticaal): 250 - 1100 mm / 40 - 890 mm
  • - T-gleuven, middelste sleuf als uitlijngleuf h7: 14 h9 mm
• Kwalitatieve Machine-voordelen.:
  • - Afstand tussen t-sleuven: 160 mm
  • - 3d meettaster: rmp 60 renishaw
  • - Meettaster: tt140 heidenhain
  • - Nc-draaikrans, traploos verstelbaar, zwenkbereik ± 100°
  • - Zwenkbereik b-as: ± 90°
  • - Vergrendeling: 2. 5° (1°, traploos)
  • - Min. Wisseltijd gereedschap: 5 sec.
  • - Positioneernauwkeurigheid over 1000 mm: ± 0. 015 (0. 0075) mm
  • - Herhaalbaarheid: ± 0. 005 mm
  • - Frezen in st 60 max. : 800 cm³/min

Extra informatie

• - Machine nog steeds onder stroom / Boren in St 60 max: Ø 35 mm/ Draadsnijden in St 60 max.: M 30/ Extra gewicht per meter X-gang: ca. 2500 kg/ Gewicht basismachine (X = 1760): ca. 14500 kg/ Werkhoogte: min. 40 mm max. 890 mm (verticaal)/ min. 250 mm max. 1100 mm (horizontaal)/. Aandrijfvermogen: De AC holle as motor levert een vermogen van 30 kW/143 Nm bij 40% ED./. Spiltoerental: De spindel heeft een toerentalbereik van 30-6.000 U/min./ De spindel heeft een kettingwisselaar. Gereedschapwisselaar: Hij heeft een kettingmagazijn met 22 gereedschapssleuven (SK40 DIN69871A/69872 A)./ Afmetingen: Gewicht: ongeveer 16,500 kg./ Afmetingen (L×B×H): ongeveer 5,7 m×3,9 m×3,4 m (+1,7 m voor de spanentransporteur)/. Inkapseling van de werkruimte: Een balgafdekking met lamellen van plaatstaal wordt gebruikt voor inkapseling./ Uitbreiding van de Y-as tot 900 mm en van de Z-as tot 950 mm/ Pendelbediening met een pendelplaat van aluminium, inclusief kijkvenster en veiligheidsschakelaar/ Uitbreiding van het gereedschapsmagazijn tot 36 sleuven/ Hydraulische klemming voor de SK 40 gereedschapshouder/ 1-assige NC-zwenkkop die traploos positioneerbaar is met een bereik van ±100∘/ en programmeerbaar in stappen van 0,001∘/ Verhoogd aandrijfvermogen met een AC holle as motor (nr. 111). Het maximale vermogen is 27 kW/100% ED of 40 kW/40% ED. Het maximale koppel is 127 Nm/100% ED of 191 Nm/40% ED. Verhoogde spindelsnelheden met een bereik van 30-12.000 U/min met olienevelsmering/ Koelmiddeltoevoer via de spindel, inclusief een externe tank van 400 liter met een papieren bandfiltersysteem en een hogedrukpomp. Deze kan tot 40 bar druk leveren. Deze optie vereist de optie spanentransporteur/ Een scharnierende spanentransporteur (links of rechts) met een geïntegreerde 200-liter koelvloeistoftank en een pomp voor externe koeling/ Een 5e-as NC draaitafel RTA 4L-800 met een frontplaatdiameter van 1000 mm. De tafel is ontworpen voor een horizontale opstelling met hydraulische klemming/ De RTA is geïntegreerd om waterpas te staan met de starre tafel/ Een Heidenhain iTNC 530 besturingssysteem, gecombineerd met digitale aandrijfbesturing en een 15" TFT display/ Een 3D schakelende meettaster (Renishaw RMP 60) voor gereedschapmeting, die opgeslagen wordt in het gereedschapsmagazijn en automatisch gewisseld kan worden. De tastersoftware wordt gebruikt voor nulpunt- en positiebepaling, centreren en elektrisch uitlijnen van het werkstuk/ Een gereedschapstastsysteem (Heidenhain TT 130) voor het meten van gereedschapslengtes en -radii, dat in het bewerkingsgebied gemonteerd kan worden en meet met stilstaand of roterend gereedschap. Optioneel: 6.as. Volledig geïntegreerde draaitafel
