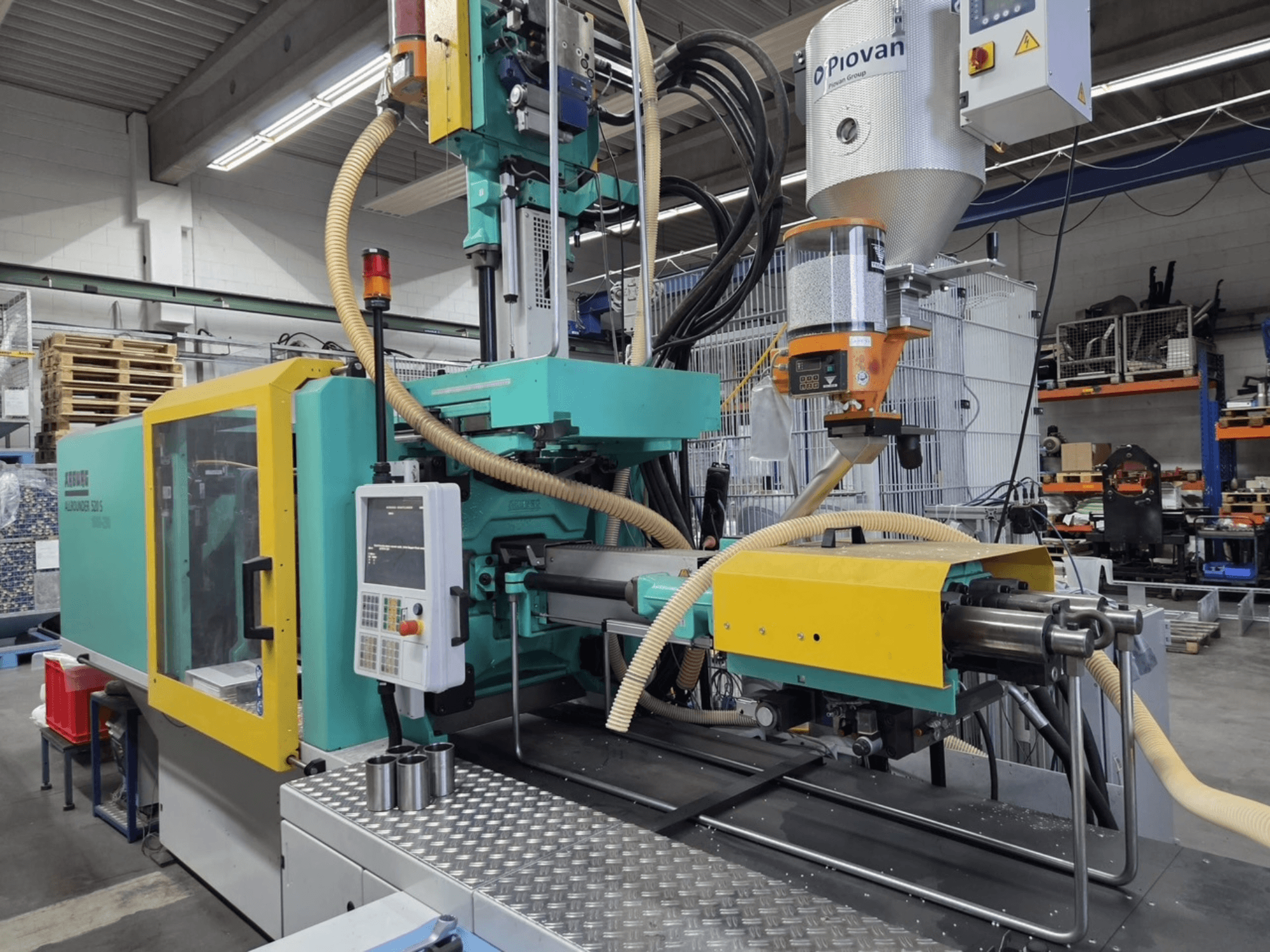

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Injectie-eenheden en plastificeren

  • 1e injectie-eenheid:

    • Volledige thermoplastische cilinder, 30 mm, zeer slijtvast

    • Spuitkopcontactkracht geregeld, programmeerbaar

    • aXw Besturing ScrewPilot

  • 2e injectie-eenheid:

    • 2e injectie-eenheid 290, verticaal

    • Complete thermoplastische cilinder, 30 mm, zeer slijtvast

    • Open nozzle 30 mm met nozzlepunt; verlengde nozzlepunt +20 mm; radius 15

    • Verwarmingsband voor open nozzle

    • Contactkracht sproeier gecontroleerd, programmeerbaar

    • aXw Besturing ScrewPilot

  • Standaard wormwielkoppeling; koppelgeometrie: dubbelzijdig

  • Meercomponentenverwerking; deellijnopstelling op korte runners voor 2e injectie-eenheid

  • Sluiten van injectie met matrijs ("vliegende injectie")

• Aandrijving, hydrauliek en koeling

  • Aandrijfeenheid met 30 kW motor

  • 65 l/min laaddebiet

  • Drukaccumulatormodule, 64 l opslagvolume (max. 230 bar); accumulatoraandrijving

  • Continue oliekoeling en -filtratie; verhoogde koelcapaciteit

  • Geregelde machinekoelcircuits

• Klemsysteem, uitwerper en kerntrekkers

  • Klemplaatset; centrale Ø 125 mm

  • Minimale inbouwhoogte 450 mm (uitgeschoven)

  • Uitwerperdruk P/Q geregeld (vereist T2); uitwerperkruis

  • Kerntrekken:

    • Kerntrek 1 gelijktijdige beweging (P/Q gestuurd, programmeerbaar)

    • Kerntrek 2 gelijktijdige beweging (P/Q gestuurd, programmeerbaar)

    • Kerntrek 3 gelijktijdige beweging (P/Q gestuurd, programmeerbaar)

    • Pneumatische kerntrekregeling 4 incl. drukregelaar

    • Elektrische kerntrekregeling 1 (VE 436/00 vereist)

• Pneumatische/hydraulische aansluitingen gereedschap

  • Elektrische aansluiting pneumatisch NVD 1 (in gereedschap)

  • Elektrische aansluiting pneumatisch NVD 2 (in gereedschap)

  • Elektrische en hydraulische aansluiting NVD 3 (in gereedschap)

  • Elektrische en hydraulische aansluiting NVD 4 (in gereedschap)

  • Uitblaasinrichting 1 met drukregelaar; aansluiting voor uitblaasinrichting 2

• Koelwater- en matrijscircuits

  • Afsluiter voor koelwater (inlaat); afsluiter voor koelwater (inlaat 2)

  • Koelwaterfilter 100 µm (inlaat)

  • 3 koelwatercircuits naar vaste matrijsplaat; 3 koelwatercircuits naar bewegende matrijsplaat

  • Basisuitrusting voor 2e koelwaterverdeler (handmatig) met 7 vrije koelcircuits

• Besturing en elektronica

  • Selogica directe regeling; technologisch niveau

  • Zekering voor verwarmingscircuits (1-6 met 16 A)

  • 15 elektrische verwarmingscircuits voor matrijsverwarming

  • Boostfunctie voor verwarmingscircuits (hot runner)

  • Bovenste bescherming open, verhoogd tot veiligheidsafstand

  • Storingsindicator met knipperlicht

  • Bedieningsautorisatie met chipkaart (EUROMAP 65)

• Interfaces en connectiviteit

  • Interface voor transportband (machinebasis)

  • Voorbereid voor zesassige robot met SELOGICA-interface

  • Robotinterface (EUROMAP 67), 50-polig

  • Noodstopinterface (24-polig, 2-kanaals)

  • Basisuitrusting voor elektrische asbesturing

  • Interface hostcomputer OPC-UA

  • Interface temperatuurregelaar (20 mA); temperatuurregelkabel HB-THERM

  • Seriële printerinterface USB; externe USB-toetsenbordinterface

  • CompactFlash-interface voor gegevensopslag

  • Interface voor kleurmengeenheid (1e en 2e injectie-eenheid)

  • Contactdoos 1 CEE + 1 Schuko (extra)

  • Contactdoosstrook 3 CEE + 3 Schuko (afzonderlijke voeding)

  • Interface voor veiligheidshek (EUROMAP 73); connector voor veiligheidshekvergrendeling (EM73)

• Uitrustingspakketten

  • Temperatuurregeling gereedschap

  • Asbewaking

  • Gereedschap verplaatsen

  • Opstarten en uitschakelen

Extra uitrusting

• Geen externe accessoires expliciet opgenomen in de lijst.

• Machinepreparatie/interfaces beschikbaar voor externe apparatuur:

  • Zesassige robot (SELOGICA prep, EUROMAP 67)

  • Interface transportband

  • Interface temperatuurregeling (20 mA)

  • Interface kleurmengeenheid (incl. 2e injectie-eenheid)

  • Interface veiligheidshek (EUROMAP 73)
