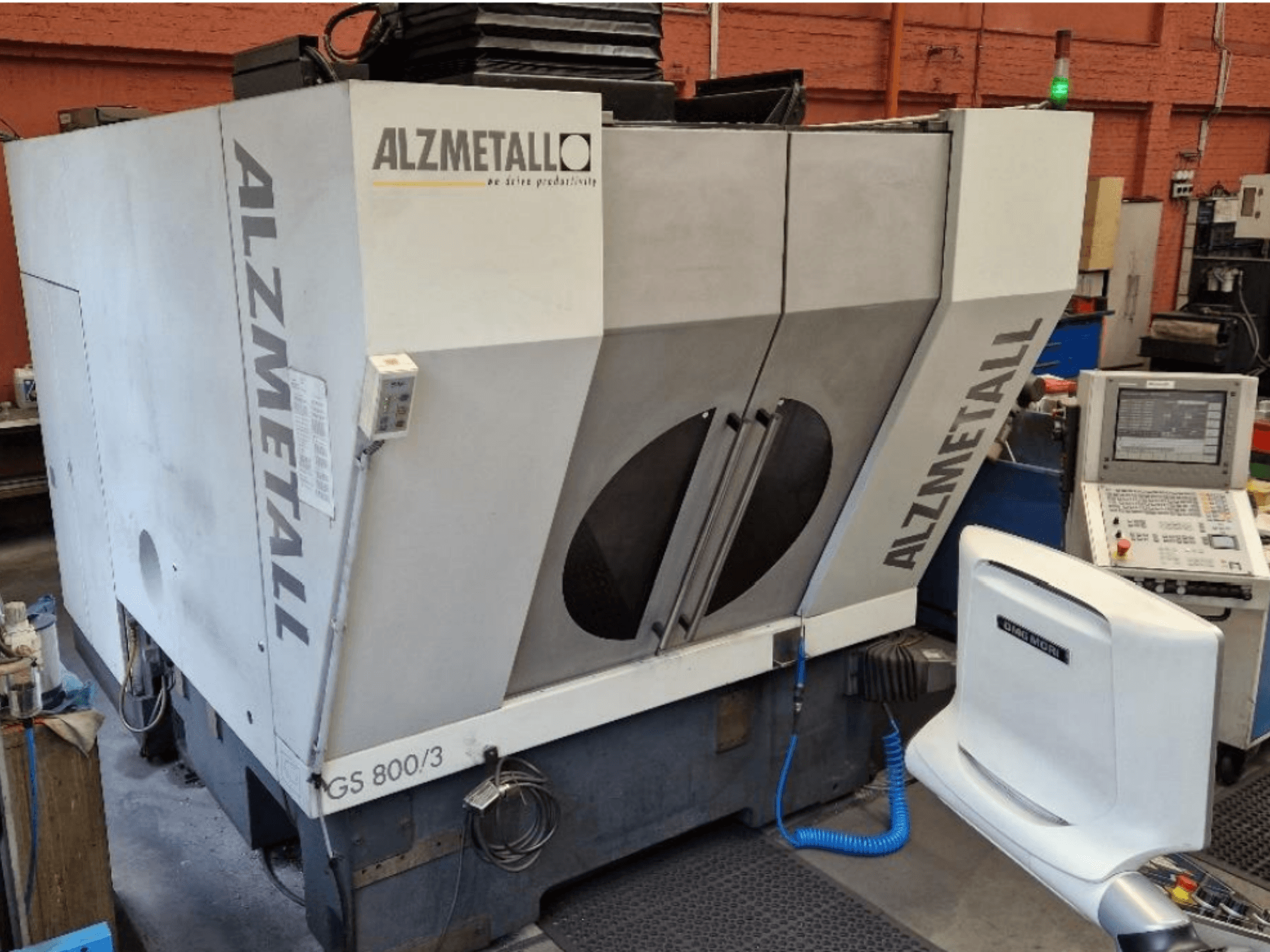

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Afstand tussen spil en starre tafel: 150 – 650 mm

- T-gleuven in de tafel: 9 T-gleuven volgens DIN 650 in X-richting, 14 H12-breedte, 100 mm steek, 14 H7-gleuf voor centrale uitlijning, tafel 80 mm verlaagd

- Type spil: Watergekoelde hoogfrequente motorspil met hybride spillagers en olie-luchtsmering

- Spilconus: HSK-A63 volgens DIN 69893 -

- Max. koppel: 139 Nm bij 25% inschakelduur - Spindelkenmerken: nieuwe spindel in 2025, compensatie van thermische uitzetting, afdichting met perslucht, luchtdoorstroom door het spindelmiddelpunt

- Eilop (X/Y/Z): 45 m/min

- Max. versnelling (X/Y/Z): 10 m/s²

- Max. voedingskracht (X/Y/Z): 10 kN bij 40% inschakelduur

- Meetsystemen: dubbele directe lineaire meetsystemen voor X/Y, direct lineair meetsysteem voor Z

- Positioneringsnauwkeurigheid (Tp): 0,007 mm volgens DIN ISO 230-2

- Gereedschapsmagazijn: kettingmagazijn met 33 gereedschapsposities

- Gereedschapswisselsysteem: pick-upsysteem

- Max. gereedschapsdiameter: 90 mm (volledige configuratie) / 130 mm (met vrije aangrenzende posities)

- Max. gereedschapslengte: 300 mm

- Max. gereedschapsgewicht: 10 kg

- Max. totaalgewicht gereedschap: 160 kg

- Gereedschapswisseltijd: ca. 2 seconden

- Tijd tussen twee bewerkingen: ca. 6 seconden

- Bedrijfsspanning: 3x 400 V

- Netfrequentie: 50 Hz

- Totale nominale stroom: 55 A

- Netvoedingszekeringen: 63 A gG - Vereiste toevoerdruk: min. 6 bar

- Vereist netwerksysteem: TN-net

- Transportafmetingen: ca. 2.250 mm (B) x 4.760 mm (D) x 2.800 mm (H)

- Extra uitrusting en functies:

- HEIDENHAIN TS 640 3D-tastkop met infraroodoverdracht

- HEIDENHAIN TT 140 automatische gereedschapsmeting

- HR 410 elektronisch handwiel

- Automatische rolluikafdekking

- Spaanderband met schraapblad (voor korte metaalspaanders tot 80 mm lengte)

- Volledig gesloten behuizing van plaatstaal

- Roestvrijstalen binnenbekleding van de bewerkingsruimte

- Verlichting van de werkruimte - Elektrisch beveiligde horizontale schuifdeur met mechanische vergrendeling

- Koeling van de schakelkast

- Ontbrekende/niet-meegeleverde onderdelen: Koelvloeistoftank is NIET inbegrepen (geen koelvloeistoftank, geen pompen, geen spaanderspoelslang)
