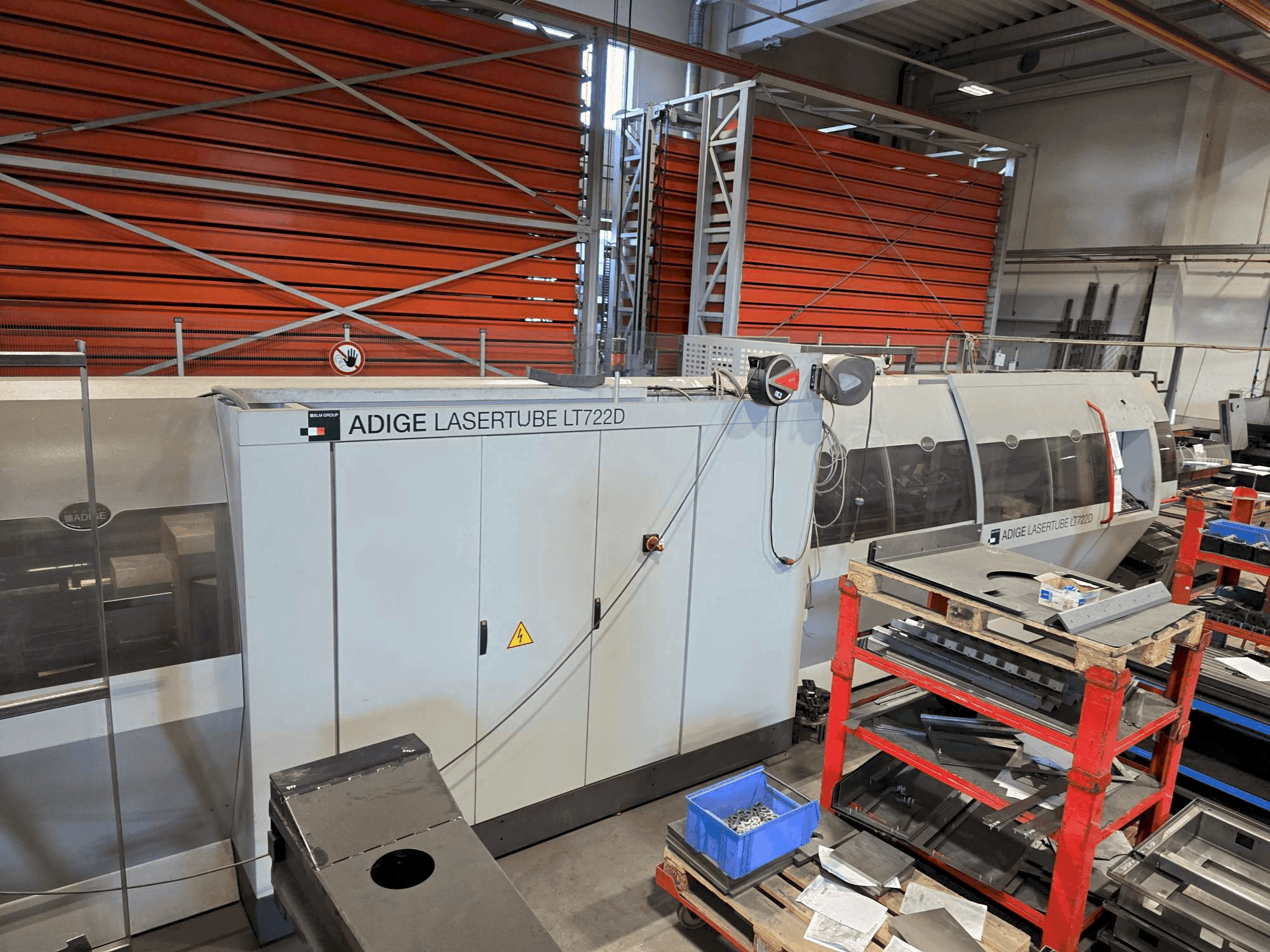

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Halfgesloten, diffusiegekoelde co2 laserbron rofin dc 025 compact. Nominaal vermogen: 2500 w.

• Hoofdmodule van het automatische lossysteem met 1-cnc-as gestuurde ondersteuning voor de te bewerken buis

• Programmagestuurd ontladen

• Uitbreidingsmodule van het automatische lossysteem voor werkstuklengtes tot 4500 mm

• Sorteren van goede onderdelen naar voren (bureauzijde) en naar achteren (laderzijde)

• Sorteren van gesneden stukken en snijafval in een cassette

• Geschikt voor het verwerken van open profielen (vlakke, l-, c- en u-profielen)

• Specifieke mechanische apparaten en procesaanpassingen voor open profielen

• Geschikt voor het verwerken van buizen van zacht staal of roestvrij staal

• Afmetingen ronde buizen: Ø 12-140 mm

• Afmetingen vierkante buis: 12 x 12 mm tot 120 x 120 mm

• Afmetingen rechthoekige/vlakovale buizen: zijde 10 mm tot max 140 mm

• Maximaal zijverschil voor rechthoekige/vlakovale buizen: 110 mm

• Werkstukomhulling: ingeschreven in een cirkel Ø 170 mm

• Maximaal buisgewicht: 15 kg/m; maximaal 100 kg totaal

• Uitrusting en losinrichting Kenmerken

  • Uitrusting voor een 6,5 m lange bundellader voor buizen/pijpen met gevoelige oppervlakken: Rubberen bekleding van de kettingen voor materiaaltoevoer. Kunststof bekleding van de laad- en vasthouddelen van de buizen/pijpen tot scheiding.

  • Hoofdmodule van het automatische losapparaat, met: 1-CNC-as gestuurde ondersteuning voor de te bewerken buis/pijp. Programmagestuurd lossen.

  • Uitbreidingsmodule van het automatische losapparaat voor gedeeltelijke lengtes tot 4.500 mm, met: Sorteren van de goede delen: Naar voren (consolezijde), van 250 mm tot 4.500 mm. Naar achteren (laderzijde) tot 4.000 mm. Sorteren van gewaseinden en restanten in lengten onder 250 mm in een cassette.

  Specificaties buizen/pijpen

  • Ronde buizen: Diameter $12 mm tot $140 mm.

  • Vierkante buizen: Diameter $12 x 12 mm}$ tot $120 x 120 mm}$.

  • Rechthoekige/vlakke ovale buizen: $10 mm zijde tot max. $140 mm zijde. Maximaal zijverschil: ${110 mm}$. Moet kunnen worden ingegraveerd in een cirkel met een diameter van ${170 mm}$.

  • Maximaal buisgewicht: $15 kg/m}$ (100 kg maximaal totaal).

Extra uitrusting

• PRECITEC AK-HP universele snijkophouder voor contactloze afstandscontrole

• Capacitieve afstandssensor met versterkt keramisch deel

• Drukbestendigheid tot 25 bar

• Gemengde koeling (water en droge lucht) voor de lenshouder/het bovenste lensgedeelte

• Droge luchtkoeling van het keramische deel en mondstuk

• Automatische buisbundellader voor aanvangslengtes tussen 3200 en 6500 mm

• Laden met een bovenloopkraan mogelijk

• Speciale liftuitrusting voor vierkante, rechthoekige en platovale buizen

• Buizenscheiding met lengtemeetstation

• Uitrusting voor een bundellader van 6500 mm voor buizen met gevoelige oppervlakken

• Artube nesting software inbegrepen
